Zugspannungssensor FSH

7 Messbereiche lieferbar
von 0 - 1000 cN bis 0 - 100 daN

Stationärer elektronischer Zugspannungssensor für flexibles Material wie Drähte, dünne Seile und Kabel bis 15 mm Ø, sowie bandförmige Materialien bis 10 mm Breite

Große, gehärtete Führungsrollen für geringe Durchbiegung des Messgutes

kostengünstiger Zugspannungssensor zum schnellen, einfachen Einbau

Categories: Zugspannungsmesser, Einzelplatzsensoren 3 Rollen, Zugspannung von Fäden und Fasern von 2000 cN bis 60 daN, Modellreihe FS, stationär, elektronisch, stationär, elektronisch, Zugspannung von Drähten und Kabeln von 2000 cN bis 60 daN, stationär, elektronisch

Seite drucken

Besonderheiten

Zugspannungssensor FSH mit integriertem Messverstärker und hoher Genauigkeit 1.5 % FS

kugelgelagerte Führungsrollen
– V-förmig (für Messgut max. 4 mm Ø)
– U-förmig (für Messgut von 3 bis 15 mm Ø)
– Bandrollen für max. 10 mm breites Messgut

verschiedene Ausgangssignale stehen zur Verfügung:
– analog: 0 – 1 V DC (Standard), 0 – 10 V DC (optional)
– digital (optional): USB, RS-232, RS-422 – siehe Typ FSH-422
– Strom: 4 – 20 mA (optional)

einfacher Einbau, auch nachträglich, an vorhandenen Maschinen

2 Befestigungsmöglichkeiten: Befestigung durch Bohrungen am Gehäuse oder an der Frontplatte (Montageausschnitt 38.5 – 40 mm Ø) – siehe Bild oben.
Die Gehäuse von Sensoren mit digitalem Ausgang sind größer und benötigen als Montageausschnitt ein Langloch R19 mit einer Länge von 54 mm

einfache Justierung auf Kundenmuster durch den Anwender möglich – Null-und Verstärkungsabgleich ist notwendig

als Messaufnehmer wird ein hochqualitativer Biegebalken mit DMS benutzt

der Zugspannungssensor besitzt einen mechanischem Schutz gegen Überlast

Hinweis: eine Vielzahl von kundenspezifischen Ausführungen und Anpassungen sind möglich. Bitte kontaktieren Sie uns!

Standardmerkmale

Zugspannungssensor mit Gehäuse aus Aluminium

notwendige Spannungsversorgung +15…24 V DC (stabilisiert)

Werksbescheinigung 2.1 nach EN 10204 kostenlos

Abnahmeprüfzeugnis 3.1 nach EN 10204 mit Kalibrierbericht optional

Erfahren Sie mehr über die verschiedenen Zugspannungs-Messsysteme

Sie sind nicht sicher, welches System das Richtige für Sie ist oder wo genau die Unterschiede liegen? Hier wird es Ihnen erklärt.

Infos Zugspannungsmesser Systeme

Lieferbare Typen

Typ	Messbereich	Messkopfbreite*	SCHMIDT Justierung**
FSH-1000	0 – 1000 cN	150 mm	PA: 0.30 mm Ø
FSH-2000	0 – 2000 cN	150 mm	PA: 0.50 mm Ø
FSH-5000	0 – 5000 cN	200 mm	PA: 0.80 mm Ø
FSH-10K	0 – 10 daN	200 mm	PA: 1.00 mm Ø
FSH-20K	0 – 20 daN	250 mm	PA: 1.50 mm Ø
FSH-50K	0 – 50 daN	250 mm	Stahlseil 1.50 mm Ø (7x7x0.20)
FSH-100K	0 – 100 daN	250 mm	Stahlseil 3.00 mm Ø (6x7x0.30)

Andere Messbereiche auf Anfrage.
Andere Maßeinheiten sind möglich, z.B. in g oder kg.
* entspricht dem Außenastand der Führungsrollen oder den äußeren Abmessungen der Frontplatte
** geeignet für 95% aller Anwendungen – PA = Polyamid-Monofil

Justierung auf Kundenmaterial:
Weicht das Messgut in Materialart, Durchmesser, Eigensteifigkeit, Geometrie usw. vom SCHMIDT-Standard-Justiermaterial wesentlich ab, wird eine Justierung mit Kundenmuster empfohlen. Dazu senden Sie uns ca. 5 m Muster Ihres Messgutes

Für den Zugspannungssensor FSH bieten wir verschiedene Anzeigen für einen oder mehrere Sensoren, sowie Vorverstärker an.

Weitere Infos unter Anzeigen und Vorverstärker

Der Zugspannungssensor FSH kann für spezielle Anforderungen angepaßt werden.

Weitere Infos unter Sonderausführungen

Technische Daten

Justierung:	nach SCHMIDT-Werksnorm
Genauigkeit:	±1.5 % Full Scale ( Messbereichsende) und ±1 Digit anderes Justiermaterial ±3 % Full Scale oder besser
Überlastschutz:	100 % vom Messbereich
Messprinzip:	Dehnmessstreifen – Vollbrücke
Auslenkung Messrolle:	max. 0.5 mm
Eigenfrequenz der Messfeder:	ca. 500 Hz, messbereichsabhängig
Signalverarbeitung:	analog, (Option: digital)
Temperaturdrift:	Nullpunkt besser ±0.05 % Full Scale/ºC
Ausgangssignal:	Standard: 0 – 1 V DC (analog) Ausgangslast: ≥ 5 kΩ Option: 0 – 10 V DC (analog), 4 – 20 mA (Strom) Option digital: USB (500 Hz), RS-232 (200 Hz) oder RS-422 (200 Hz)
Dämpfung (fg):	Standard: 30 Hz – analog Signal (andere Werte auf Anfrage)
Temperaturbereich:	10 – 45 ºC
Luftfeuchtigkeit:	max. 85 % rel. Feuchte
Spannungsversorgung:	+15…24 V DC, max. 21 mA (Standardausgang) Code A3: 50 mA, Code 422: 50 mA, Code 232: 40 mA
Gehäusematerial:	Aluminium
Abmessungen:	siehe technische Zeichnung
Gewicht, netto (brutto):	bis Typ FSH-2000 ca. 420 g (530 g) Typen FSH-5000 und FSH-10K ca. 450 g (600 g) Typ FSH-20K und höher ca. 490 g (650 g)

Technische Änderungen vorbehalten!

Führungsrollen

Bestell-Code	Durchlaufgeschwindigkeit v_max.… m/min	Rollenmaterial
Standard	4000	NiRo Stahl 1.4125 (max. Ø 4 mm)
Code R1	4000	Stahl hart verchromt (Ø 3 – 9 mm)
Code R4	1000	Stahl gehärtet (Ø 8 – 11 mm) ab Typ FSH-50K
Code R5	1000	Stahl gehärtet (Ø 12 – 15 mm) ab Typ FSH-50K
Code B6	2000	Stahl gehärtet, Breite 6 mm
Code B10	2000	Stahl gehärtet, Breite 10 mm

Standardzubehör

EK0805 - USB Verbindungskabel
Kabel für USB Schnittstelle zum Anschluß des Zugspannungsmessers an einen PC.
Kabellänge 3 m
Bestellnummer: EK0805
Im Lieferumfang nur bei Sensoren mit Code USB!

Zubehör (optional)

SW-TI3 - Software Tension Inspect 3
Tension Inspect 3 Infos (PDF)
Software zum Anzeigen und Speichern von Messdaten auf einem PC (Win 7 und höher; 32 Bit und 64 Bit).
Nur für Sensoren mit digitalem Ausgang.
Hauptfunktionen:
– Anzeige des Messwertes in Echtzeit
– Darstellung der Messwerte als X-Y-Diagramm (Zeit-Zugspannung)
– Zur Datenanalyse kann das gepufferte (zwischengespeicherten) Diagramm gezoomt bzw. skaliert werden
– Online Erfassung mit automatischer Speicherung der Messdaten als CSV Datei
Bestellnummer: SW-TI3

E10071 - Subminiatur Stecker M9
Stecker passend für Sensoren der Modellreihe FS.
Kabeldurchlass 3.5 – 5 mm
Bestellnummer: E10071

E10070 - Subminiatur Winkelstecker M9
Winkelstecker passend für Sensoren der Modellreihe FS
Kabeldurchlass 3.5 – 5 mm
Bestellnummer: E10070

EK0620, EK0621 und EK0627 - Anschlusskabel mit Subminiatur Stecker M9 und offenen Enden
für analogen Ausgang.
Kabel mit 1 Stecker und offenen Enden z. B. zum Anschluss eines Sensors der Modellreihe FS an die Anzeige SC-PM oder kundenseitige Steuerungen.
Bestellnummer: EK0620, Länge 2 m
Bestellnummer: EK0621, Länge 5 m
Bestellnummer: EK0627, Länge 10 m
Andere Kabellängen auf Anfrage erhältlich!

EK0622 und EK0623 - Anschlusskabel mit Subminiatur Winkelstecker M9 und offenen Enden
für analogen Ausgang.
Kabel mit 1 Winkelstecker und offenen Enden z.B. zum Anschluss eines Sensors der Modellreihe FS an die Anzeige SC-PM oder kundenseitige Steuerungen.
Bestellnummer: EK0622, Länge 2 m
Bestellnummer: EK0623, Länge 5 m

EK0624 - Anschlusskabel mit Subminiatur Stecker M9 und Diodenstecker
für analogen Ausgang.
Kabel mit 2 Steckern z. B. zum Anschluss eines Sensors der Modellreihe FS an die Anzeige SCD-1.
Bestellnummer: EK0624, Länge 2 m

EK0640 - RS-232 Anschlusskabel
Kabel für Zugspannungssensor FSH mit RS-232 Schnittstelle – Code 232:
Mit diesem Kabel kann der Sensor an einen PC und an eine analoge Signalweiterverarbeitung angeschlossen werden; inklusive AC-Adapter 100 – 240 V mit 3 Länderadaptern (EU/USA/UK) als Spannungsversorgung, 3 m lang
Bestellnummer: EK0640

EK0643 - RS-232 Verlängerungskabel
Verlängerungskabel für RS-232 Anschlusskabel EK0640, Länge 2 m
Bestellnummer: EK0643

EBG510 - USB-Adapter
Adapter von RS-232 auf USB
Bestellnummer: EBG510

Ausgangssignal

Standard

Ausgangssignal: 0 – 1 V DC

Code A2

Ausgangssignal: 0 – 10 V DC

Code A3

Ausgangssignal: 4 – 20 mA DC

Code USB

Ausgangssignal: USB
Es können bis zu 500 Messwerte pro Sekunde übertragen werden. Es ist keine externe Spannungsquelle notwendig

Code 232

Ausgangssignal: RS-232
Es können bis zu 200 Messwerte pro Sekunde übertragen werden.

Code 422

Ausgangssignal: RS-422
Es können bis zu 24 Sensoren in Reihe an einen PC angeschlossen werden.

Für weitere Informationen sehen Sie sich unseren Sensor FSH-422 an.

Kalibrierbericht

Abnahmeprüfzeugnis 3.1 nach DIN EN 10204
Auf Wunsch ist ein kostenpflichtiger Kalibrierbericht lieferbar.

Abnahmeprüfzeugnis 3.1 (PDF)

Ersatzrollen

Übersicht der Führungsrollen als Katalog.

Führungsrollen Katalog (PDF)

Technische Zeichnung

Technische Zeichnung für den Zugspannungssensor FSH in Standardausführung – Andere aud Anfrage

Technische Zeichnung (PDF)

Lieferumfang

Zugspannungssensor FSH in Transportschachtel, Bedienungsanleitung in deutscher oder englischer Sprache (bei Bestellung bitte angeben), Werksbescheinigung 2.1 nach EN 10204 kostenlos

Bestellbeispiel

So bestellen Sie den Zugspannungssensor FSH richtig:

Bitte geben Sie immer den kompletten Bestell-Code an, z.B.:

Typ mit Messbereich		Code Führungsrollen (wenn nicht Standard)		Code Ausgangssignal (wenn nicht Standard)		Bestell-Code
FSH-10K	+	R1	+	A2	=	FSH-10K-R1-A2

Bedienungsanleitung

Bedienungsanleitung für den Zugspannungssensor FSH und FSH mit RS-232 oder USB Ausgang zum Download.

Bedienungsanleitung FSH (PDF)

Bedienungsanleitung FSH mit RS-232 oder USB Ausgang (PDF)

Download the instruction manual of tension sensor FSH and FSH with RS-232 or USB output.

Instruction Manual FSH (PDF)

Instruction Manual FSH with RS-232 or USB output (PDF)

Wenn Sie ein Angebot benötigen oder bestellen wollen, kontaktieren Sie uns einfach!

+49 (0)8638 9410-0

+49 (0)8638 4825

[email protected]

Kontakt

Seite drucken

Zugspannungssensor FSH

stationärer Zugspannungssensor FSH

elektronischer Zugspannungssensor FSH

Elektronischer Zugspannungssensor FSH

Zugspannungsmesser Modellreihe FS

Zugspannungssensor Modellreihe FS, Code USB

Zugspannungssensor Modellreihe FS, Code 232

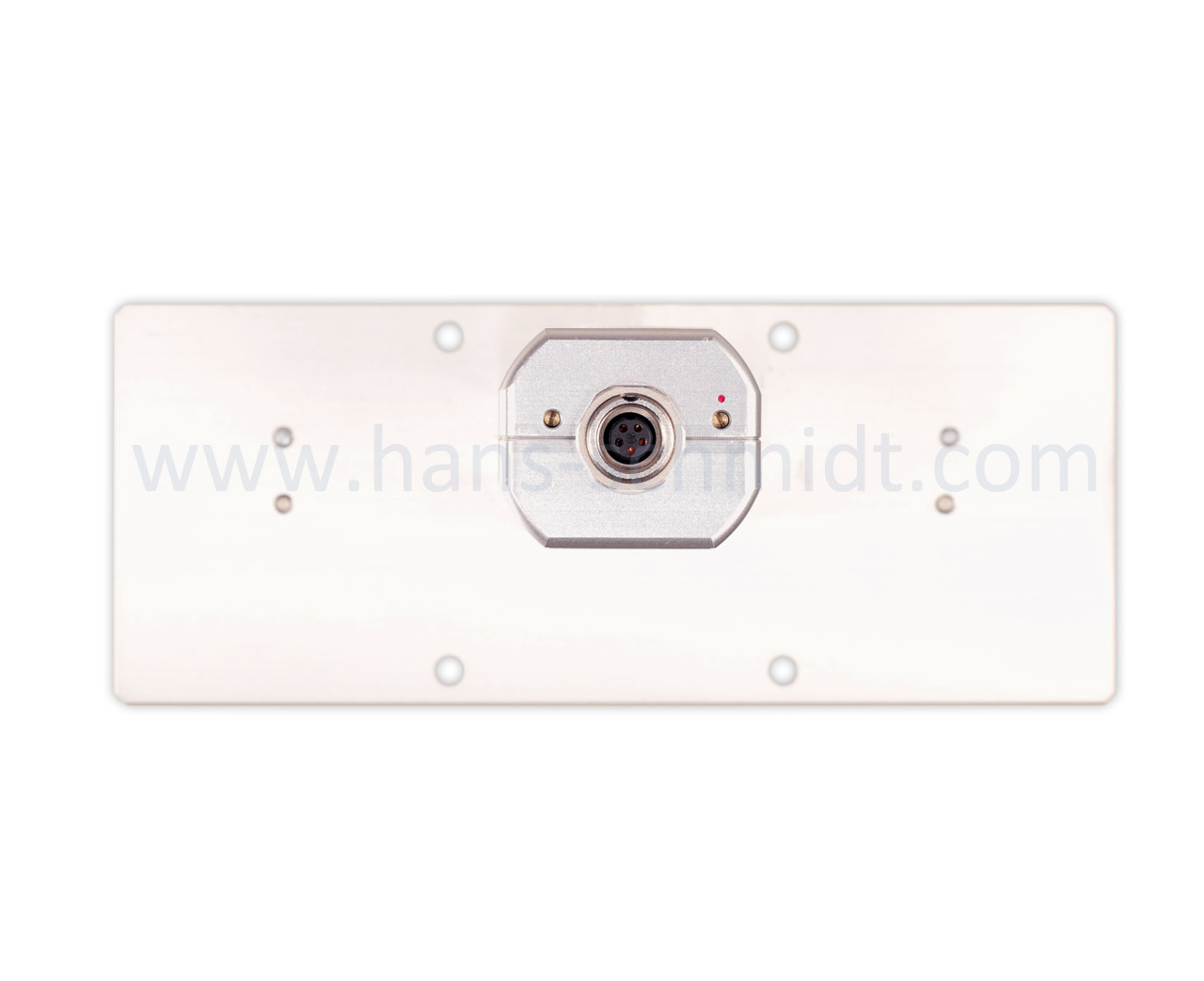

Einbauskizze
