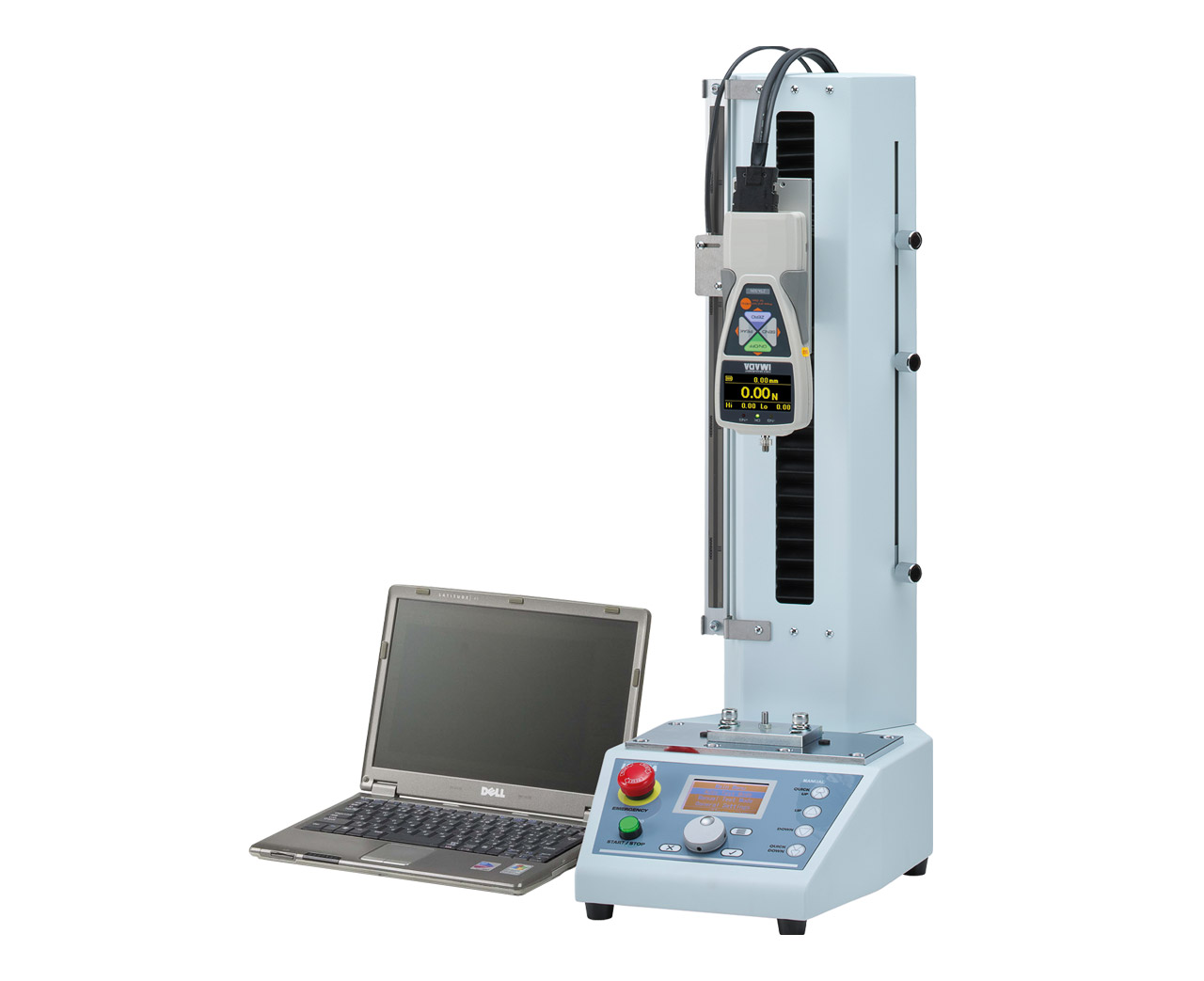

Kraft-Weg Messsystem FSA

Belastung max. 5000 N

Messsystem für Kraft-Weg-Messungen und Kraft-Zeit-Messungen, sowie zum Erstellen eines Kraft-Weg- oder Kraft-Zeit-Diagrammes mit der Software Force Recorder Professional

Für Druck- und Zugmessungen

Verschiedene Prüfstände und Kraftmesser können zum Messsystem FSA kombiniert werden

Categories: , ,
Seite drucken Seite drucken

Besonderheiten


Kraftmesser mit sehr hoher Messfrequenz 2000 mal/s zur exakten Erfassung von Spitzenwerten

Eine Kombination verschiedener Prüfstände und Kraftmesser mit unterschiedlicher Kapazität ist je nach Anforderungen möglich

Mittels USB Schnittstelle und der Software Force Recorder Professional können Kraft-Weg und Kraft-Zeit Diagramme in Echtzeit am PC dargestellt werden.

Mit dem Kraft-Weg Messsystem FSA können Messwerte durch Anzeigen von bis zu 5 Diagrammen verglichen werden.

Benötigte Komponenten

  1. Motorisierter vertikaler Prüfstand

    Prüfstand EMX-1000Nfür das Kraft-Weg Messsystem FSA sind die motorisierten Prüfstände MX2-500N, MX2-1000N, MX2-2500N, MX2-5000N, EMX-500N and EMX-1000N mit Code FA geeignet.


  2. Motorisierter horizontaler Prüfstand

    Prüfstand MH2-500Nfür das Kraft-Weg Messsystem FSA sind die motorisierten Prüfstände MH2-500N und MH2-2500N mit Code FA geeignet.


  3. Manueller vertikaler Prüfstand

    Prüfstand MS-50NAls kostengünstige Alternative zu einem motorisierten Prüfstand kann auch ein manueller Prüfstand Typ MSL-50N verwendet werden.


  4. Kraftmesser Modellreihe ZTA

    Kraftmesser ZTAKraftmesser Modellreihe ZTA für Zug- und Druckkräfte mit einem Messbereich von 2 N bis 2500 N benötigt.


  5. Force Recorder Professional

    Force Recorder ProfessionalSoftware zur Datenerfassung mittels USB Schnittstelle und zum Erstellen von Kraft-Weg Diagrammen und Kraft-Zeit Diagrammen.


So bestellen Sie richtig

PrüfstandMSL-50NMX2-500NMX2-1000NMX2-2500NMX2-5000NEMX-500NEMX-1000NMH2-500NMH2-2500N
Belastung50 N500 N1000 N2500 N5000 N500 N1000 N500 N1000 N
Typenbezeichnung
als FSA		MSL0.5K21K22.5K25K20.5KE1KE0.5HK22.5HK2
Verfahrweg80 mm235 mm300 mm320 mm380 mm295 mm320mm245mm340mm



So geben Sie die Bestellnummer für das Kraft-Weg Messsystem FSA richtig an:

Bestellbeispiel für das Kraft-Weg Messsystem FSA

Datenblatt

Datenblatt (PDF)
Lieferumfang

Prüfstand, Kraftmesser, Software Force Recorder Professional, Verbindungskabel und Bedienungsanleitung in Englisch
