Zugspannungssensor TSR

5 Messbereiche lieferbar
von 0 - 10 N bis 0 - 200 N

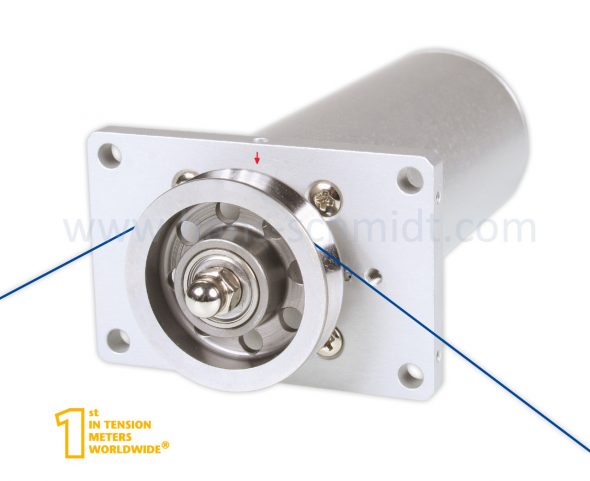

Stationärer elektronischer Zugspannungssensor für flexibles Material wie Drähte, dünne Seile und Kabel bis 10 mm Ø, sowie bandförmige Materialien bis 10 mm Breite

Große, gehärtete Führungsrollen (29.5 und 70 mm Nut-Ø) für geringe Durchbiegung des Messgutes

Stationärer elektronischer Zugspannungssensor als 1-Rollen-Messsystem zum Einbau an einen vorhandenen Umlenkpunkt

Besonderheiten


Zugspannungssensor TSR mit integriertem Messverstärker mit integriertem Messverstärker und hoher Genauigkeit 1 % FS

Der Sensor wird an einem Umlenkpunkt der Maschine installiert; dabei ist  muss der Ein- und Auslaufwinkel β min 20° betragen

kugelgelagerte Führungsrollen 29.5 mm und 70 mm Nut-Ø aus Stahl oder Aluminium
– V-förmig (für Messgut max. 4 mm Ø)
– U-förmig (für Messgut von 3 bis 10 mm Ø)
– Bandrollen für max. 10 mm breites Messgut

es können auch kundenseitige Rollen montiert werden – kontaktieren Sie uns!

verschiedene Ausgangssignale stehen zur Verfügung:
– analog: 0 – 1 V DC (Standard), 0 – 10 V DC (optional)
– Strom (optional) 4 – 20 mA (optional)
– analog DMS: mV/V

einfacher Einbau, auch nachträglich, an vorhandenen Maschinen

einfache Justierung auf Kundenmuster durch den Anwender möglich – Null- und Verstärkungsabgleich ist notwendig

als Messaufnehmer wird ein hochqualitativer Biegebalken mit DMS benutzt

der Zugspannungssensor besitzt einen mechanischen Schutz gegen Überlast

Standardmerkmale


Zugspannungssensor TSR – robustes Gehäuse aus Aluminium

notwendige Spannungsversorgung + 15 … 24 V DC (1 Phasig, stabilisiert)
Werksbescheinigung 2.1 nach EN 10204 kostenlos

Abnahmeprüfzeugnis 3.1 nach EN 10204 mit Kalibrierbericht optional

Erfahren Sie mehr über die verschiedenen Zugspannungs-Messsysteme

Sie sind nicht sicher, welches System das Richtige für Sie ist oder wo genau die Unterschiede liegen? Hier wird es Ihnen erklärt.

Lieferbare Typen

TypNennlast
TSR-10N0 – 10 N
TSR-20N0 – 20 N
TSR-50N0 – 50 N
TSR-100N0 – 100 N
TSR-200N0 – 200 N

Anzeige SC-PM und Vorverstärker SCV-1Für den Zugspannungssensor TSR bieten wir verschiedene Anzeigen für einen oder mehrere Sensoren, sowie Vorverstärker an.

Weitere Infos unter Anzeigen und Vorverstärker

Technische Daten

Justierung:nach SCHMIDT-Werksnorm
Genauigkeit:±1 % Full Scale ( Messbereichsende) und ±1 Digit
anderes Justiermaterial: ±3 % Full Scale oder besser
Überlastschutz:100 % vom Messbereich
Messprinzip:Dehnmessstreifen – Vollbrücke
Auslenkung Messrolle:max. 0.5 mm
Eigenfrequenz der Messfeder:ca. 500 Hz, messbereichsabhängig
Signalverarbeitung:analog
Temperaturdrift:Nullpunkt besser ±0.05 % Full Scale/ºC
Ausgangssignal:Standard: 0 – 1 V DC (analog) Ausgangslast: ≥ 5 kΩ
Option: 0 – 10 V DC (analog), 4 – 20 mA (Strom) oder mV/V (DMS)
Dämpfung (fg):Standard: 30 Hz (andere Werte auf Anfrage)
Ausgangsbuchse:Diodenbuchse
Temperaturbereich:10 – 45 ºC
Luftfeuchtigkeit:max. 85 % rel. Feuchte
Spannungsversorgung:+15…24 V DC, 21 mA stabilisiert
Code A3: max. 50 mA stabilisiert
Code A10: max. +5 V DC, max. 20 mA stabilisiert
Gehäusematerial:Aluminium
Abmessungen:siehe technische Zeichnung
Gewicht, netto (brutto):ca. 250 g (400 g)

Technische Änderungen vorbehalten!

Einbau

Überall dort, wo bereits Umlenkpunkte bzw. Führungsrollen an Maschinen vorhanden sind, kann der Sensor schnell und einfach eingebaut werden. Diese Stellen können als Messstellen benutzt werden, vorausgesetzt der Ein- und Auslaufwinkel bleibt konstant.

Nennlastbestimmung

Zugkraftbestimmung bei Einrollen-Zugspannungssensoren

Mit dieser Formel kann der Messbereich für jeden Umschlingungswinkel berechnet werden:

Formel zur Berechnung der Zugkraft bei Einrollen-Zugspannungssensoren

Zur Bestimmung der Nennmesskraft ist vor allem bei kleinen Nennlasten die Gewichtskraft der Rolle zu berücksichtigen und die Nennlast entsprechend zu erhöhen.

Führungsrollen

Bestell-CodeDurchlaufgeschwindigkeit vmax. … m/minRollenmaterial
Standard4000NiRo Stahl 1.4125 (max. Ø 4 mm)
Code R14000Stahl hart verchromt (Radius R5)
Code F4000Aluminium hardcoated
Code FB4000Stahl vergütet
Code B62000Stahl gehärtet, Breite 6 mm
Code B102000Stahl gehärtet, Breite 10 mm

Zubehör (optional)

  1. E10061 - Diodenstecker mit Renkverschluss

    Diodenstecker passend für Sensoren der Modellreihe TS
    Kabeldurchlass 3.5 – 6 mm
    Bestellnummer: E10061


  2. EK0603, EK0605 und EK0610 - Anschlusskabel mit 2 Diodenstecker

    Kabel mit 2 Diodensteckern z. B. zum Anschluss eines  Sensors der Modellreihe TS an die Anzeige SCD-1.
    Bestellnummer: EK0603, Länge 3 m
    Bestellnummer: EK0605, Länge 5 m
    Bestellnummer: EK0610, Länge 10 m


  3. EK0612, EK0614 und EK0615 - Anschlusskabel mit 1 Diodenstecker und offenen Enden

    Kabel mit 1 Diodenstecker und offenen Enden z.B. zum Anschluss eines Sensors der Modellreihe TS an die Anzeige SC-PM oder kundenseitige Steuerungen.
    Bestellnummer: EK0612, Länge 3 m
    Bestellnummer: EK0614, Länge 5 m
    Bestellnummer: EK0615, Länge 10 m


Ausgangssignal
Kalibrierbericht

Abnahmeprüfzeugnis 3.1 nach DIN EN 10204
Auf Wunsch ist ein kostenpflichtiger Kalibrierbericht lieferbar.



Technische Zeichnung

Technische Zeichnung des Zugspannungssensor TSR in Standardausführung – andere auf Anfrage
Lieferumfang

Zugspannungssensor in Transportschachtel, Bedienungsanleitung in deutscher oder englischer Sprache (bei Bestellung bitte angeben), Werksbescheinigung 2.1 nach EN 10204 kostenlos

Bestellbeispiel

So bestellen Sie den Zugspannungssensor TSR richtig:

Bitte geben Sie immer den kompletten Bestell-Code an, z.B.:

Typ mit MessbereichCode Ausgangssignal (wenn nicht Standard)Code Führungsrollen (wenn nicht Standard)
Bestell-Code
TSR-10N+A2+FB=TSR-10N-A2-FB

Bedienungsanleitung

Bedienungsanleitung für den Zugspannungssensor TSR zum Download:

Download the instruction manual of tension sensor TSR:
