Kraftmesser ZTA

10 Messbereiche lieferbar
von 0 - 2 N bis 0 - 5000 N

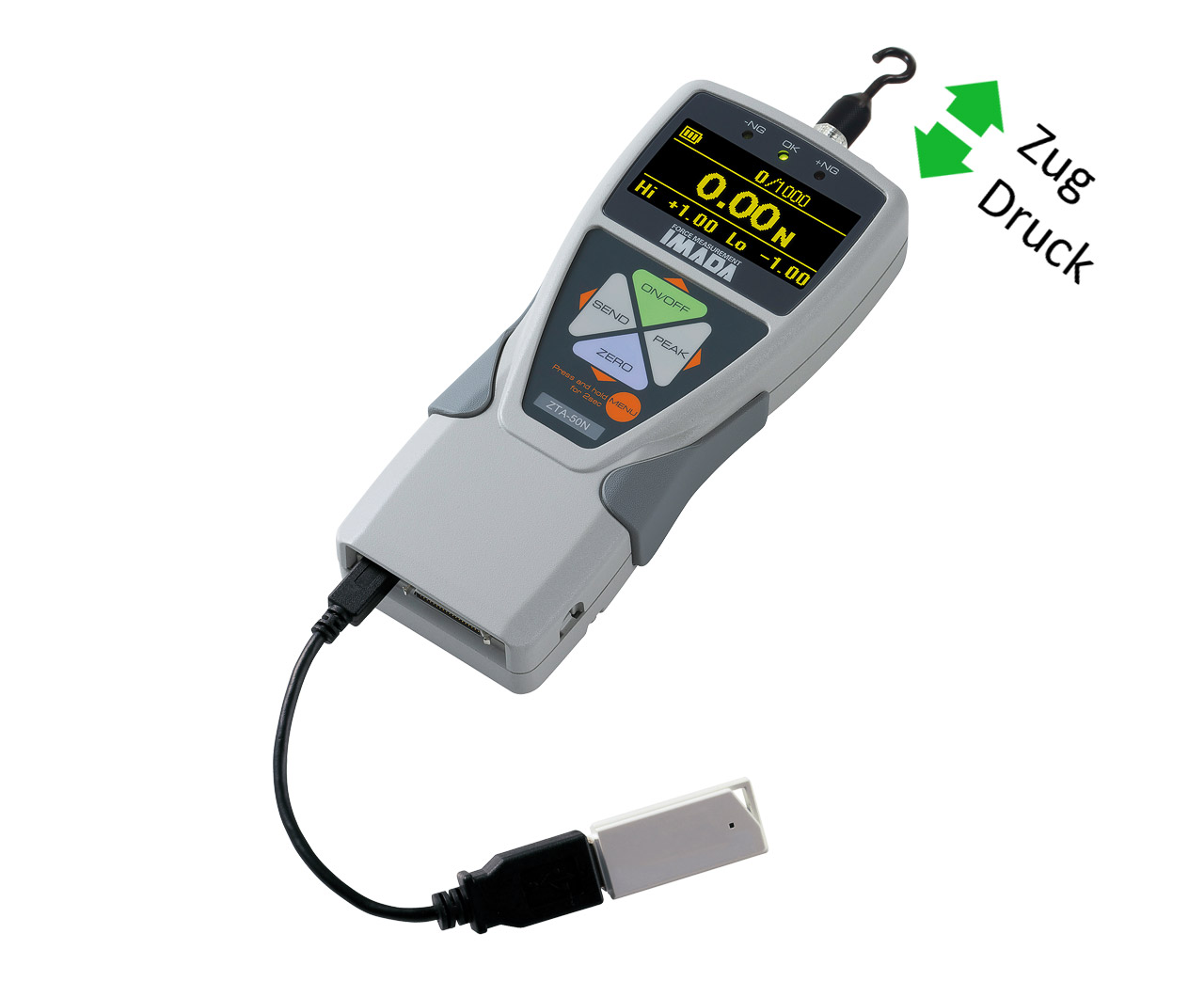

Elektronischer Kraftmesser zur Ermittlung von Druck- und Zugkräften, einsetzbar für zahlreiche Anwendungen in sehr vielen Industriezweigen, die eine schnelle Messfrequenz benötigen

Spitzengerät mit Schnittstellen (RS-232, USB und analog) und Messwertspeicher. Dieses Kraftmessgerät verfügt über eine schnelle Messfrequenz zur exakten Erfassung von Spitzenwerten (Peak)

Kraftmesser mit digitalem Ausgangssignal zur Datenverarbeitung am PC

CE mark
Categories: , ,
Seite drucken Seite drucken

Besonderheiten


2 Betriebsarten:
Aktueller Wert – Anzeige der momentanen Zug- oder Druckkraft
Spitzenwert (Peak) – zum Erfassen von Kraftspitzen während eines Prüfvorganges

Kraftmesser ZTA mit extrem hoher Messfrequenz 2000 mal/s zur exakten Erfassung von Spitzenwerten

Anzeige Aktualisierung 16 mal/s

leicht ablesbares Display (OLED)

die Kopf- und Fußzeile der Anzeige kann kundenseitig angepaßt, bzw. ein- und ausgeschaltet werden.

programmierbare Grenzwerte für Gut-/Schlecht-Prüfungen :
farbige LED Anzeige: Unterschreitung (-NG) – Gut (OK) – Überschreitung (+NG)
Open Collector – Relais Ausgang

Messwertspeicher für 1000 Messungen zum Abrufen:
– im Display
– zur Datenübertragung an PC
– Ausdruck auf Drucker mit Statistikreport

Ausgangssignal:
– RS-232 zum Anschluss an einen PC
– USB
– analog ±2 V DC

umschaltbare Anzeige für kopfstehenden Betrieb, z. B. für Montage auf vertikalem Prüfstand

»Zero Set« Nullpunkteinstellung für Taraausgleich und Lageausgleich in jeder Messposition

Ausgangssignal zur Überlastabschaltung von Prüfständern der Modellreihe MX, MX2 und EMX

Kraftmesser ZTA mit umschaltbaren Krafteinheiten N, kgf (gf) und lbf (ozf)

umschaltbare Sprache (deutsch, englisch, italienisch, französisch, spanisch, chinesisch, japanisch, koreanisch)

kostenloses Hersteller Prüfprotokoll (Kalibrierreport)

Besonderheiten gegenüber dem Standardmodell ZTS


in Kombination mit einem Prüfstand mit Linearglasmaßstab können Kraft-Weg Messungen durchgeführt werden.

Messwerte können vom internen Speicher auf einen USB Stick (nicht im Lieferumfang enthalten) übertragen oder direkt darauf gespeichert werden (Messfrequenz 100 mal/s).

2 Komperatorwerte; es können 2 Werte festgelegt werden, ab denen der aktuelle Messwert zur Datenaufzeichnung an ein externes Gerät (z. B. PC, Drucker) gesendet wird.

Anzeige von zwei Peak-Werten je Messung

Standardmerkmale


Kraftmesser ZTA für exaktes Messen mit einer Genauigkeit von ±0.2 % Full Scale

Überlastschutz ca. 200 % des Messbereiches

einsetzbar als Handgerät oder zum stationären Einsatz auf Prüfständen
(Befestigungsgewinde in der Rückseite)

ergonomisches, robustes Aluminiumdruckguss Gehäuse

gummierte Grifffläche für sicheren Halt

Akku- (NiMH) und /oder Netzbetrieb möglich

zum Lieferumfang gehört eine Vielzahl von Messeinsätzen

Lieferbare Typen

Typ Messbereich
in N
AuflösungMessbereich
in gf; kgf		Messbereich
in ozf; lbf
ZTA-2N0 – 2.000 N0.001 N0 – 200.0 gf0 – 7.00 ozf
ZTA-5N0 – 5.000 N0.001 N0 – 500.0 gf0 – 18.00 ozf
ZTA-20N0 – 20.00 N0.01 N0 – 2.000 kgf0 – 4.400 lbf
ZTA-50N0 – 50.00 N0.01 N0 – 5.000 kgf0 – 11.00 lbf
ZTA-100N0 – 100.0 N0.1 N0 – 10.00 kgf0 – 22.00 lbf
ZTA-200N0 – 200.0 N0.1 N0 – 20.00 kgf0 – 44.00 lbf
ZTA-500N0 – 500.0 N0.1 N0 – 50.00 kgf0 – 110.0 lbf
ZTA-1000N0 – 1000 N1 N0 – 100.0 kgf0 – 220.0 lbf
ZTA-2500N0 – 2500 N1 N0 – 250.0 kgf0 – 560.0 lbf
ZTA-5000N0 – 5000 N1 N0 – 500.0 kgf0 – 1100.0 lbf

3 verschiedene Klemmen für KraftmesserJe nach Anwendungsfall haben wir zusätzliche Einspannvorrichtungen und Klemmen für den Kraftmesser ZTA im Programm.

Weitere Infos unter Klemmen und Prüfvorrichtungen

Prüfstände HV-500N und EMX-1000NUm gleichbleibende, identische Messbedingungen mit dem Kraftmesser ZTA zu gewährleisten haben wir eine Vielzahl an Prüfständen im Programm.

Weitere Infos unter Prüfstände

Technische Daten

Messprinzip:Bidirektionaler Kraftsensor mit Dehnmessstreifen
Genauigkeit:±0.2 % Full Scale (Messbereichsende) ±1 Digit
Krafteinheiten:N, kgf (gf), lbf (ozf) umschaltbar
Anzeige:OLED, 4-stellig
Messfrequenz:2000 Mal/s
Überlastschutz:ca. 200 % Full Scale (Messbereichsende),
Symbol blinkt ab 110 % Full Scale (Messbereichsende)
Anzeigeintervall:16 mal/s
Messbolzen:Messbereich bis 1000 N: M6 Außengewinde; Messbereich 2500 N und 5000 N: M10 Außengewinde
Speicher:Interner Speicher von max. 1000 Messwerten
abrufbar Peak – Zug-/und Druckkraft
Grenzwerte:Programmierbare Max/Min Grenzwerte mit farbiger
LED Anzeige
Ausgangssignal der Grenzwerte:Open Collector: +NG, OK, -NG, OVL (kann zum Abschalten der Prüfständer der Modellreihe MX benutzt werden)
Ausgangssignal:USB
RS-232 (8, 1, N, 19200),
analog ±2 V DC,
Temperaturbereich:0 – 40 °C
Luftfeuchtigkeit:max. 20 – 80 % rel. Feuchte
Spannungsversorgung:aufladbare NiMh Akkus (ca. 6.5 h Dauerbetrieb, ca. 2 h Ladezeit) und Netzgerät 100 – 240 V AC mit Adaptern (EU/USA)
Gehäusematerial:Aluminiumdruckguss

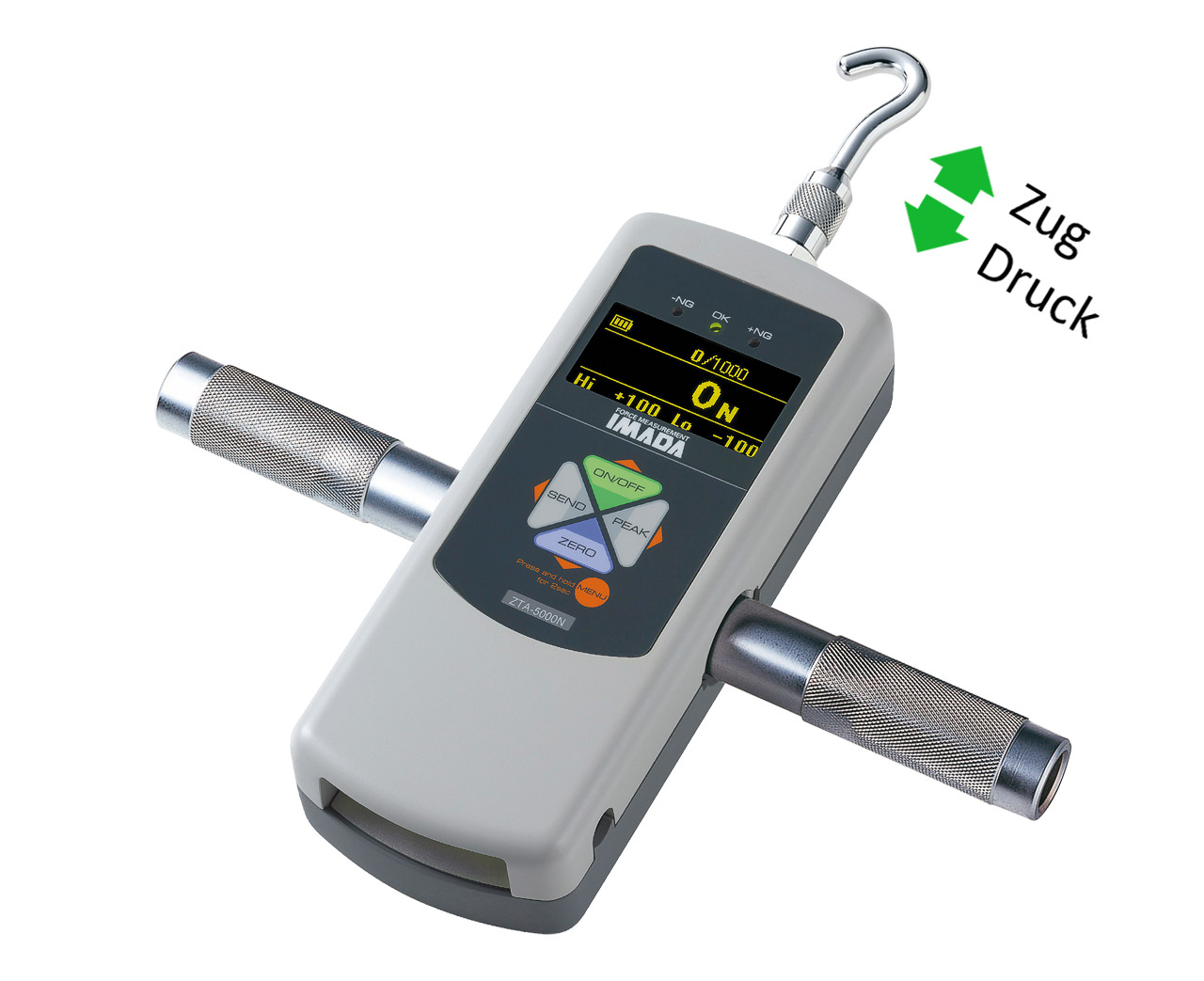

Gehäuseabmessungen:Messbereich bis 1000 N: 191 x 75 x 34 mm (LxBxH)
Messbereich 2500 N und 5000 N: 221 x 83 x 44.5 mm (LxBxH)
Gewicht, netto (brutto):Messbereich bis 1000 N: ca. 490 g (1400 g)
Messbereich 2500 N und 5000 N: ca. 1100 g (2100 g)

Technische Änderungen vorbehalten!

Standard Zubehör

  1. Force Logger

    Force Logger - Software für Kraftmesser Modellreihe ZT, DSV und DSTUSB-Kabel ca. 1,5 m lang, CD-ROM mit USB-Treiber und Software „Force Logger“ zum Datentransfer


  2. ADW-6010 - Steckernetzteil

    ADW-6010 Netzteil für Kraftmesser ZT sowie Drehmomentmesser HTG und DTXNetzteil für 100 – 240 V AC
    Bestellnummer: ADW-6010


  3. Prüfprotokoll

    Hersteller Prüfprotokoll der Firma Imada Co., Ltd.Im Lieferumfang ist ein kostenloses Hersteller-Prüfprotokoll enthalten.

    Prüfprotokoll


Standardeinsätze bis 1000N

  1. A-1, S-1 und SR-1 - Kleiner Haken

    A-1 kleiner Haken für KraftmesserAluminium, M6, Messbereich bis 100 N
    Bestellnummer: A-1
    Stahl, M6, Messbereich von 200 N bis 500 N
    Bestellnummer: S-1
    Stahl, M6, Messbereich 1000 N
    Bestellnummer: SR-1


  2. A-2 und S-2 - Flachkopfeinsatz

    A-2 Flachkopfeinsatz für KraftmesserAluminium, M6, Ø 13 mm, Messbereich bis 100 N
    Bestellnummer: A-2
    Stahl, M6, Ø 16 mm, Messbereich von 200 N bis 1000 N
    Bestellnummer: S-2


  3. A-3 und S-3 - Kegeleinsatz

    A-3 Kegeleinsatz für KraftmesserAluminium, M6, 85°, Messbereich bis 100 N
    Bestellnummer: A-3
    Stahl, M6, 85°, Messbereich von 200 N bis 1000 N
    Bestellnummer: S-3


  4. A-4 und S-4 - Klingeneinsatz

    A-4 Klingeneinsatz für KraftmesserAluminium, M6, 85°, Messbereich bis 100 N
    Bestellnummer: A-4
    Stahl, M6, 85°, Messbereich von 200 N bis 1000 N
    Bestellnummer: S-4


  5. A-5 und S-5 - V-förmiger Einsatz

    A-5 V-förmiger Einsatz für KraftmesserAluminium, M6, 90°, Messbereich bis 100 N
    Bestellnummer: A-5
    Stahl, M6, 90°, Messbereich von 200 N bis 1000 N
    Bestellnummer: S-5


  6. A-6 und S-6 - Verlängerung

    A-6 Verlängerung für Standardzubehör von KraftmessernAluminium, M6, 80 mm, Messbereich bis 100 N
    Bestellnummer: A-6
    Stahl, M6, 100 mm, Messbereich von 200 N bis 1000 N
    Bestellnummer: S-6


  7. A-7 und S-7 - Großer Haken

    A-7 grosser Haken für KraftmesserAluminium, M6, Messbereich bis 100 N
    Bestellnummer: A-7
    Stahl, M6, Messbereich von 200 N bis 1000 N
    Bestellnummer: S-7


  8. A-8 und S-8 Gabelhaken

    A-8 Gabelhaken für KraftmesserAluminium, M6, Messbereich bis 100 N
    Bestellnummer: A-8
    Stahl, M6, Messbereich 200 N bis 1000 N
    Bestellnummer: S-8


Standardeinsätze ab 2500N

  1. B-1 - Kleiner Haken

    kleiner HakenStahl, M10
    Bestellnummer: B-1


  2. B-2 - Flachkopfeinsatz

    FlachkopfeinsatzStahl, M10, Ø 23 mm
    Bestellnummer: B-2


  3. B-3 - Kegeleinsatz

    KegeleinsatzStahl, M10, 85°
    Bestellnummer: B-3


  4. B-4 - Klingeneinsatz

    KlingeneinsatzStahl, M10, 85°
    Bestellnummer: B-4


  5. B-5 - V-förmiger Einsatz

    V-förmiger EinsatzStahl, M10, 85°
    Bestellnummer: B-5


  6. B-6 - Verlängerung

    VerlängerungStahl, M10, 100 mm lang
    Bestellnummer: B-6


  7. B-7 - Haltegriffe

    HandgriffeStahl, M10
    Bestellnummer: B-7


  8. B-8 - Befestigungsschrauben

    Befestigungsschrauben4 Stück, Stahl, M10 x 1
    Bestellnummer: B-8


Zubehör (optional)

  1. SW-21 - Force Recorder Light

    Force Recorder Light

    Force Recorder Light Infos (PDF)

    Software zur Datenerfassung mittels USB-Schnittstelle
    – Kraft-Zeit-Diagramm
    – Einstellungen am Kraftmesser vornehmen
    – Datenspeicherung im CSV-Format
    Anforderungen: Microsoft Windows 8.1/10/11
    Bestellnummer: SW-21


  2. SW-22 - Force Recorder Standard

    Force Recorder Standard

    Force Recorder Standard Infos (PDF)

    Zusätzliche Funktion gegenüber Force Recorder Light:
    – Es können 5 Kurven in einem Diagramm angezeigt werden
    Anforderungen: Microsoft Windows 8.1/10/11
    Bestellnummer: SW-22


  3. SW-23 - Force Recorder Professional

    Force Recorder Professional

    Force Recorder Professional Infos (PDF)

    Zusätzliche Funktionen gegenüber Force Recorder Light:
    – Es können 5 Kurven in einem Diagramm angezeigt werden
    – Aufzeichnung von Kraft-Weg Diagrammen (Nur in Verbindung mit einem Prüfstand mit
    Linearglasmasstab möglich)
    Anforderungen: Microsoft Windows 8.1/10/11
    Bestellnummer: SW-23


  4. SW-26 - Force Recorder Plus

    Software Force Recorder Plus

    Force Recorder Plus Infos (PDF)

    Software zur Datenerfassung mittels USB-Schnittstelle:
    – Es können 10 Kurven in einem Diagramm angezeigt werden.
    – Datenerfassung von 4 Kraftmessern gleichzeitig
    – Einstellungen an den Kraftmessern vornehmen
    – Datenspeicherung im CSV-Format
    Anforderungen: Microsoft Windows 8.1/10/11
    Bestellnummer: SW-26


  5. SW-13 - Force Logger Plus

    Force Logger Plus

    Force Logger Plus Infos (PDF)

    Software zur Datenerfassung mittels USB-Schnittstelle:
    – Datenerfassung von 4 Kraftmessern gleichzeitig
    – Einstellungen an den Kraftmessern vornehmen
    – Datenspeicherung im CSV-Format
    Anforderungen: Microsoft Windows 8.1/10/11
    Bestellnummer: SW-13


  6. FOH-1 - Haltegriff

    FOH-1 Haltegriff zur leichteren Handhabung von KraftmessernDer Kraftmesser ZTA kann mit einem Haltegriff zur leichteren Handhabung ausgestattet werden. Somit können insbesondere höhere Kräfte leichter gemessen werden (Nicht für ZTA-2500N und ZTA-5000N).
    Bestellnummer: FOH-1


  7. HGB-1 - Griffband

    HGB-1 Griffband zur leichteren Handhabung von KraftmessernDer Kraftmesser ZTS kann mit einem Griffband zur leichteren Handhabung ausgestattet werden. Für Kräfte bis max. 200 N.
    Bestellnummer: HGB-1


  8. Einspannvorrichtungen

    3 verschiedene Klemmen für KraftmesserJe nach Anwendungsfall haben wir zusätzliche Einspannvorrichtungen und Klemmen für den Kraftmesser ZTA im Programm.

    Weitere Infos unter Klemmen und Prüfvorrichtungen


  9. 40018I - Akku

    40018I NiMH Akku für Kraftmesser ZT sowie für Drehmomomentmesser HTG und DTXNickel-Metallhydrid Akku, 2-polig,
    3.6 V, 1300 mAh
    Bestellnummer: 40018I


Anschlusskabel (optional)

  1. CB-108 - Anschlusskabel analog

    CB-108 Anschlusskabel für den Analogausgang zum Anschluss eines LinienschreibersAnschlusskabel für Analogausgang, zum Anschluss an einen Linienschreiber, Länge ca. 3 m
    Bestellnummer: CB-108


  2. CB-208 - Anschlusskabel RS-232

    CB-208 RS-232 Anschlusskabel zum Anschluss an einen PCAnschlusskabel für RS-232 Schnittstelle mit Sub D 9 Buchse, zum Anschluss an einen PC, Länge ca. 3 m
    Bestellnummer: CB-208


  3. CB-308 - Anschlusskabel MX

    CB-508 Anschlusskabel zum Verbinden der Kraftmesser ZT mit einem Prüfstand MXAnschlusskabel für ZTA Kraftmesser mit Prüfstand (Modellreihe MX) zum Stoppen des Vorschubes bei Fmax oder Überlast, Länge ca. 1.5 m
    Bestellnummer: CB-508


  4. CB-528 - Anschlusskabel MX2, EMX

    CB-528 Anschlusskabel zum Verbinden eines Kraftmessers ZT mit einem Prüfstand MX2 oder EMXAnschlusskabel für Kraftmesser ZTA mit Prüfstand (Modellreihe MX2 und EMX) zum Stoppen des Vorschubes bei Fmax oder Überlast, Länge ca. 1.5 m
    Bestellnummer: CB-528


  5. CB-718 - Anschlusskabel EMX-FA (Firmware ab 2.0), MX2-FA

    CB-718 Anschlusskabel zum Verbinden des Kraftmessers ZTA mit dem Prüfstand EMX-FAAnschlusskabel für Kraftmesser ZTA mit einem Prüfstand mit Linearglasmasstab (Modellreihe EMX-FA und MX2-FA) zum Durchführen von Kraft-Weg-Messungen, Länge ca. 1.5 m
    Bestellnummer: CB-718


  6. CB-728 - Anschlusskabel EMX-FA (Firmware vor 2.0)

    CB-728 Anschlusskabel zum Verbinden des Kraftmessers ZTA mit dem Prüfstand EMX-FAAnschlusskabel für Kraftmesser ZTA in Verbindungen eines Prüfstands mit Linearglasmasstab (Modellreihe EMX-FA) zum durchführen von Kraft-Weg-Messungen, Länge ca. 1.5 m
    Bestellnummer: CB-728


  7. CB-808 - Anschlusskabel Triggereingang

    CB-808 Anschlusskabel für Triggereingang eines Kraftmessers ZTA und ZTSAnschlusskabel für Triggereingang (Eingangssignal eines externen Gerätes z. B. elektrischer Schalter zum Beenden des Messvorganges)
    Bestellnummer: CB-808


  8. CB-908 - Anschlusskabel mit offenen Enden

    CB-908 Anschlusskabel mit offenen Enden für Kraftmesser ZTA und ZTSAnschlusskabel mit offenen Enden (37-polig) für alle verfügbaren Signale zum Anschluss an ein externes Gerät.
    Bestellnummer: CB-908


Kalibrierbericht

Kalibrierzeugnis-Calibration Certificate Hans Schmidt GmbHKalibrierzeugnis
Auf Wunsch ist ein kostenpflichtiger Kalibrierbericht lieferbar.



Kalibrierzeugnis (PDF)
Technische Zeichnung

Technische Zeichnung für den Kraftmesser ZTA zum Download.
Technische Zeichnung (PDF)
Lieferumfang

Lieferumfang Kraftmesser ZTAKraftmesser ZTA im Etui, Standardzubehör, Netzgerät mit 2 Länderadaptern (EU/USA), USB Anschlusskabel,

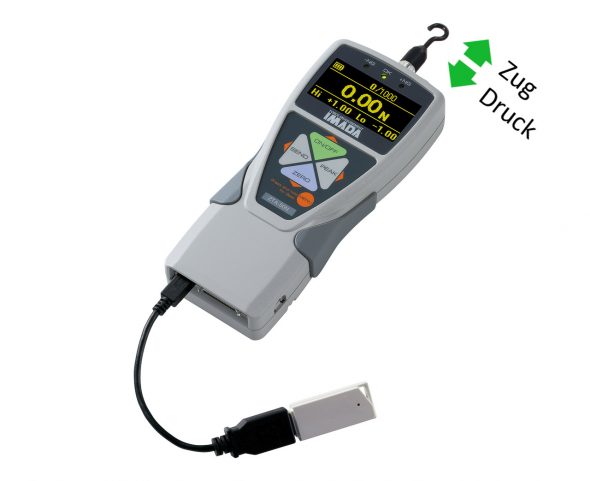

USB Adapter, 1 CD-ROM mit USB-Treibern und einfacher Software zum
Datentransfer, Hersteller-Prüfprotokoll, Bedienungsanleitung in Deutsch
oder Englisch (Bitte bei Bestellung angeben)

Bedienungsanleitung

Bedienungsanleitung für den Kraftmesser ZTA zum Download:
Bedienungsanleitung (PDF)

Download the instruction manual for force gauge ZTA:
Instruction Manual (PDF)

Produktvideos

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden


Einstellen des Multifunktions-Displays mit Bargraph-Anzeige

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden


Anzeige drehen

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden


Vorzeichen ändern

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden


Grenzwerte festlegen


YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden


Wechseln in den Peak-Modus; Einstellen des 1. und 2. Schwellenwertes

Wenn Sie ein Angebot benötigen oder bestellen wollen, kontaktieren Sie uns einfach!


+49 (0)8638 9410-0

+49 (0)8638 4825


Kontakt
Seite drucken Seite drucken
