Kraftmesser ZTS-DPU

12 Messbereiche lieferbar
von 0 - 2 N bis 0 - 20 kN

Elektronischer Kraftmesser zur Ermittlung von Druck- und Zugkräften, einsetzbar für zahlreiche Anwendungen in sehr vielen Industriezweigen, die eine schnelle Messfrequenz benötigen

Spitzengerät mit Schnittstellen (RS-232, USB, analog und Digimatic) und Messwertspeicher. Dieses Kraftmessgerät verfügt über eine schnelle Messfrequenz zur exakten Erfassung von Spitzenwerten (Peak)

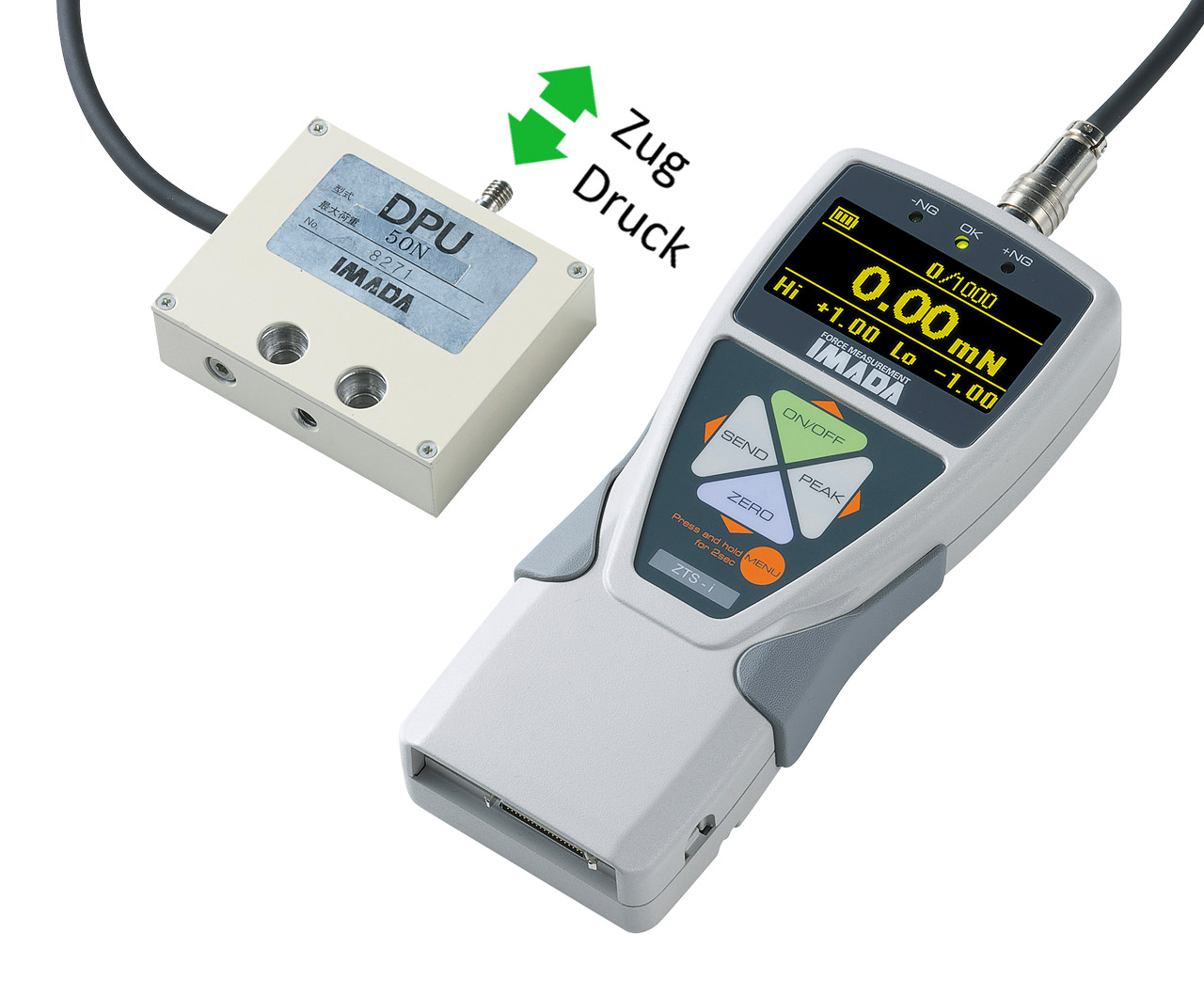

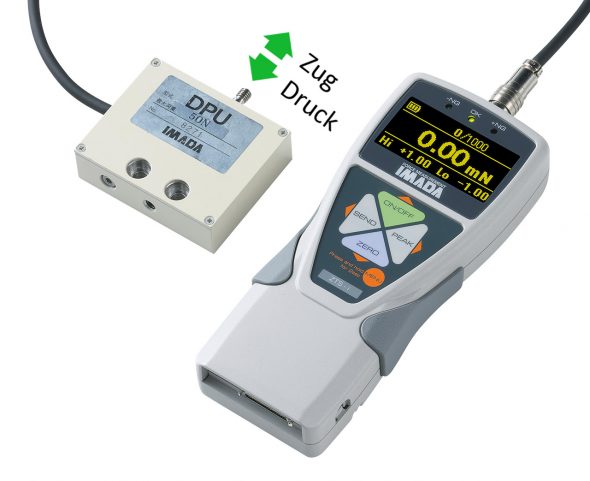

Kraftmesser mit separatem Messkopf

Categories: , ,
Seite drucken Seite drucken

Besonderheiten


2 Betriebsarten:
Aktueller Wert – Anzeige der momentanen Zug- oder Druckkraft
Spitzenwert (Peak) – zum Erfassen von Kraftspitzen während eines Prüfvorganges

Kraftmesser ZTS-DPU mit extrem hoher Messfrequenz 2000 mal/s zur exakten Erfassung von Spitzenwerten

Anzeige Aktualisierung 10 mal/s

leicht ablesbares Display (OLED)

die Kopf- und Fußzeile der Anzeige kann kundenseitig angepaßt, bzw. ein- und ausgeschaltet werden.

programmierbare Grenzwerte für Gut-/Schlecht-Prüfungen :
farbige LED Anzeige: Unterschreitung (-NG) – Gut (OK) – Überschreitung (+NG)
Open Collector – Relais Ausgang

Messwertspeicher für 1000 Messungen zum Abrufen:
– im Display
– zur Datenübertragung an PC
– Ausdruck auf Drucker mit Statistikreport

Ausgangssignal:
– USB
– RS-232 zum Anschluss an einen PC
– analog ±2 V DC
– Mitutoyo Digimatic z.B. zum Ausdrucken von Messdaten auf einen Drucker

umschaltbare Anzeige für kopfstehenden Betrieb, z. B. für Montage auf vertikalem Prüfstand

»Zero Set« Nullpunkteinstellung für Taraausgleich und Lageausgleich in jeder Messposition

Ausgangssignal zur Überlastabschaltung von Prüfständern der Modellreihe MX, MX2 und EMX

Kraftmesser ZTS-DPU mit umschaltbaren Krafteinheiten N, kgf (gf) und lbf (ozf)

umschaltbare Sprache (deutsch, englisch, italienisch, französisch, spanisch, chinesisch, japanisch, koreanisch)

kostenloses Hersteller Prüfprotokoll (Kalibrierreport)

Standardmerkmale


Kraftmesser ZTS-DPU für exaktes Messen mit einer Genauigkeit von ±0.2 % Full Scale

Überlastschutz ca. 200 % des Messbereiches

einsetzbar als Handgerät oder zum stationären Einsatz auf Prüfständen
(Befestigungsgewinde in der Rückseite)

ergonomisches, robustes Aluminiumdruckguss Gehäuse

gummierte Grifffläche für sicheren Halt

Akku- (NiMH) und /oder Netzbetrieb möglich

zum Lieferumfang gehört eine Vielzahl von Messeinsätzen

Lieferbare Typen

TypMessbereich
in N		AuflösungMessbereich
in gf; kgf		Messbereich
in ozf; lbf		Messschaft
ZTS-2-DPU0 – 2.000 N0.001 N0 – 200.0 gf0 – 7.00 ozfM6
ZTS-5-DPU0 – 5.000 N0.001 N0 – 500.0 gf0 – 18.00 ozfM6
ZTS-20-DPU0 – 20.00 N0.01 N0 – 2.000 kgf0 – 4.400 lbfM6
ZTS-50-DPU0 – 50.00 N0.01 N0 – 5.000 kgf0 – 11.00 lbfM6
ZTS-100-DPU0 – 100.0 N0.1 N0 – 10.00 kgf0 – 22.00 lbfM6
ZTS-200-DPU0 – 200.0 N0.1 N0 – 20.00 kgf0 – 44.00 lbfM6
ZTS-500-DPU0 – 500.0 N0.1 N0 – 50.00 kgf0 – 110.0 lbfM6
ZTS-1000-DPU0 – 1000 N1 N0 – 100.0 kgf0 – 220.0 lbfM10
ZTS-2000-DPU0 – 2000 N1 N0 – 200.0 kgf0 – 440.0 lbfM10
ZTS-5000-DPU0 – 5000 N1 N0 – 500.0 kgf0 – 1100.0 lbfM10
ZTS-10k-DPU*0 – 10 kN10 N0 – 1000.0 kgf0 – 2200.0 lbfM18 Innengewinde
ZTS-20k-DPU*0 – 20 kN10 N0 – 2000.0 kgf0 – 4400.0 lbfM18 Innengewinde

*Achtung:
Ab Messbereich 10 kN Lieferumfang ohne Zubehör. Der Kraftaufnehmer dieser Modelle hat kein Außengewinde, sondern ein Anschlussinnengewinde.

verschiedene Klemmen für Kraftmesser und PrüfständeJe nach Anwendungsfall haben wir zusätzliche Einspannvorrichtungen und Klemmen für den Kraftmesser ZTS-DPU im Programm.

Weitere Infos unter Klemmen und Prüfvorrichtungen

Prüfstände HV-500N und EMX-1000NUm gleichbleibende, identische Messbedinungen mit dem Kraftmesser ZTS-DPU zu gewährleisten haben wir eine Vielzahl an Prüfständen im Programm.

Weitere Infos unter Prüfstände

Technische Daten

Messprinzip:Bidirektionaler Kraftsensor mit Dehnmessstreifen
Genauigkeit:±0.2 % Full Scale (Messbereichsende) ±1 Digit
Krafteinheiten:N, kgf (gf), lbf (ozf) umschaltbar
Anzeige:OLED, 4-stellig
Messfrequenz:2000 mal/s
Überlastschutz:ca. 200 % Full Scale (Messbereichsende),
Symbol blinkt ab 110 % Full Scale (Messbereichsende)
Anzeigeintervall:10 mal/s
Messbolzen:Messbereich bis 500 N: M6 Außengewinde;
Messbereich 1000 N bis 5000 N: M10 Außengewinde
Messbereich ab 10 kN: M18 Innengewinde
Speicher:Interner Speicher von max. 1000 Messwerten
abrufbar Peak – Zug-/und Druckkraft
Grenzwerte:Programmierbare Max/Min Grenzwerte mit farbiger
LED Anzeige
Ausgangssignal der Grenzwerte:Open Collector: +NG, OK, -NG, OVL; (kann zum Abschalten der Prüfständer der Modellreihe MX benutzt werden)
Ausgangssignal:USB
RS-232 (8, 1, N, 19200),
analog ±2 V DC,
Digimatic
Temperaturbereich:0 – 40 °C
Luftfeuchtigkeit:max. 20 – 80 % rel. Feuchte
Spannungsversorgung:aufladbare NiMh Akkus (ca. 8 h Dauerbetrieb,
ca. 8 h Ladezeit) und Netzgerät 100…240 V AC mit Adaptern (EU/USA)
Gehäusematerial:Aluminiumdruckguss
Gehäuseabmessungen:191 x 75 x 34 mm (LxBxH)
Abmessungen Kraftaufnehmer:siehe Technische Zeichnung
Gewicht, netto (brutto):ca. 490 g

Technische Änderungen vorbehalten!

Standard Zubehör

  1. ZT Logger

    Software ZT-Logger mit USB KabelUSB-Kabel ca. 1,5 m lang, CD-ROM mit USB-Treiber und Software „ZT-Logger“ zum Datentransfer


  2. Steckernetzteil

    Netzteil ADW-6010Netzteil für 100 – 240 V AC
    Bestellnummer: ADW-6010


  3. Prüfprotokoll

    Hersteller PrüfprotokollIm Lieferumfang ist ein kostenloses Hersteller-Prüfprotokoll enthalten.

    Prüfprotokoll


Standardeinsätze bis 2 N bis 500 N

  1. Kleiner Haken

    kleiner HakenAluminium, M6, Messbereich bis 100 N
    Bestellnummer: A-1
    Stahl, M6, Messbereich von 100 N bis 500 N
    Bestellnummer: S-1


  2. Flachkopfeinsatz

    FlachkopfeinsatzAluminium, M6, Ø 13 mm, Messbereich bis 100 N
    Bestellnummer: A-2
    Stahl, M6, Ø 16 mm, Messbereich von 100 N bis 1000 N
    Bestellnummer: S-2


  3. Kegeleinsatz

    KegeleinsatzAluminium, M6, 85°, Messbereich bis 100 N
    Bestellnummer: A-3
    Stahl, M6, 85°, Messbereich von 100 N bis 1000 N
    Bestellnummer: S-3


  4. Klingeneinsatz

    KlingeneinsatzAluminium, M6, 85°, Messbereich bis 100 N
    Bestellnummer: A-4
    Stahl, M6, 85°, Messbereich von 100 N bis 1000 N
    Bestellnummer: S-4


  5. V-förmiger Einsatz

    V-förmiger EinsatzAluminium, M6, 90°, Messbereich bis 100 N
    Bestellnummer: A-5
    Stahl, M6, 90°, Messbereich von 100 N bis 1000 N
    Bestellnummer: S-5


  6. Verlängerung

    VerlängerungAluminium, M6, 80 mm, Messbereich bis 100 N
    Bestellnummer: A-6
    Stahl, M6, 100 mm, Messbereich von 100 N bis 1000 N
    Bestellnummer: S-6


  7. Großer Haken

    Aluminium, M6, Messbereich bis 100 N
    Bestellnummer: A-7
    Stahl, M6, Messbereich von 100 N bis 1000 N
    Bestellnummer: S-7


  8. Gabelhaken

    GabelhakenAluminium, M6, Messbereich bis 100 N
    Bestellnummer: A-8
    Stahl, M6, Messbereich 100 N bis 1000 N
    Bestellnummer: S-8


Standardeinsätze 1000 N bis 5000 N

  1. Kleiner Haken

    kleiner HakenStahl, M10
    Bestellnummer: B-1


  2. Flachkopfeinsatz

    FlachkopfeinsatzStahl, M10, Ø 23 mm
    Bestellnummer: B-2


  3. Kegeleinsatz

    KegeleinsatzStahl, M10, 85°
    Bestellnummer: B-3


  4. Klingeneinsatz

    KlingeneinsatzStahl, M10, 85°
    Bestellnummer: B-4


  5. V-förmiger Einsatz

    V-förmiger EinsatzStahl, M10, 85°
    Bestellnummer: B-5


  6. Verlängerung

    VerlängerungStahl, M10, 100 mm lang
    Bestellnummer: B-6


  7. Haltegriffe

    HandgriffeStahl, M10
    Bestellnummer: B-7


  8. Befestigungsschrauben

    Befestigungsschrauben4 Stück, Stahl, M10 x 1
    Bestellnummer: B-8


Zubehör (optional)

  1. Force Recorder Light

    Force Recorder Light

    Force Recorder Light Infos (PDF)

    Software zur Datenerfassung mittels USB-Schnittstelle
    – Kraft-Zeit-Diagramm
    – Einstellungen am Kraftmesser vornehmen
    – Datenspeicherung im CSV-Format
    Anforderungen: Microsoft Win 7/8/8.1/10
    Bestellnummer: SW-21


  2. Force Recorder Standard

    Force Recorder Standard

    Force Recorder Standard Infos (PDF)

    Zusätzliche Funktion gegenüber Force Recorder Light:
    – Es können 5 Kurven in einem Diagramm angezeigt werden
    Anforderungen: Microsoft Win 7/8/8.1/10
    Bestellnummer: SW-22


  3. Force Logger Plus

    Force Logger Plus

    Force Logger Plus Infos (PDF)

    Software zur Datenerfassung mittels USB-Schnittstelle:
    – Datenerfassung von 4 Kraftmessern gleichzeitig
    – Einstellungen an den Kraftmessern vornehmen
    – Datenspeicherung im CSV-Format
    Anforderungen: Microsoft Win 7/8/8.1/10
    Bestellnummer: SW-13


  4. Datendrucker

    Drucker DP-1VRDrucker zum Ausdrucken gespeicherter Messdaten mittels Mitutoyo Digimatic-Schnittstelle
    Bestellnummer DP-1 VR

    Zum Anschluss wird das Kabel CB-308 benötigt


  5. Papierrollen

    Papierrolleen für Drucker DV-1 VRPapierrollen für Drucker DP-1VR, 1 Satz = 5 Stück
    Bestellnummer: DP-P


  6. Einspannvorrichtungen

    Je nach Anwendungsfall haben wir zusätzliche Einspannvorrichtungen und Klemmen für den Kraftmesser ZTS-DPU im Programm.

    Weitere Infos unter Klemmen und Prüfvorrichtungen


  7. Akku

    Nickel-Metallhydrid Akku, 2-polig,
    3.6 V, 1300 mAh
    Bestellnummer: 40018I


  8. Kalibrierzeugnis

    KalibrierberichtAuf Wunsch ist ein kostenpflichtiges Kalibrierzeugnis mit Kalibrierbericht erhältlich.


Anschlusskabel (optional)

  1. Anschlusskabel analog

    analoges Anschlusskabel CB-101Anschlusskabel für Analogausgang, zum Anschluss an einen Linienschreiber, Länge ca. 3 m
    Bestellnummer: CB-108


  2. Anschlusskabel RS-232

    RS 232 Anschlusskabel CB-208Anschlusskabel für RS-232 Schnittstelle mit Sub D 9 Buchse, zum Anschluss an einen PC, Länge ca. 3 m
    Bestellnummer: CB-208


  3. Anschlusskabel Mitutoyo

    Digimatic Anschlusskabel CB-308Anschlusskabel für Mitutoyo Digimatic Schnittstelle, zum Anschluss an Mitutoyo Drucker DP-1 VR,
    Länge ca. 3 m
    Bestellnummer: CB-308


  4. Anschlusskabel MX

    Anschlusskabel CB-504Anschlusskabel für Kraftmesser ZTS-DPU mit Prüfstand (Modellreihe MX) zum Stoppen des Vorschubes bei Fmax oder Überlast, Länge ca. 1.5 m
    Bestellnummer: CB-508


  5. Anschlusskabel MX2, EMX

    Anschlusskabel CB-518Anschlusskabel für Kraftmesser ZTS-DPU mit Prüfstand (Modellreihe MX2 und EMX) zum Stoppen des Vorschubes bei Fmax oder Überlast, Länge ca. 1.5 m
    Bestellnummer: CB-518


  6. Anschlusskabel MX2-FA

    Anschlusskabel CB-718Anschlusskabel für Kraftmesser ZTS-DPU mit einem Prüfstand mit Linearglasmasstab (Modellreihe MX2-FA) zum Durchführen von Kraft-Weg-Messungen, Länge ca. 1.5 m
    Bestellnummer: CB-718


  7. Anschlusskabel EMX-FA

    Anschlusskabel CB-518Anschlusskabel für Kraftmesser ZTS-DPU in Verbindungen eines Prüfstands mit Linearglasmasstab (Modellreihe EMX-FA) zum durchführen von Kraft-Weg-Messungen, Länge ca. 1.5 m
    Bestellnummer: CB-728


  8. Anschlusskabel Triggereingang

    Anschlusskabel für Triggereingang CB-808Anschlusskabel für Triggereingang (Eingangssignal eines externen Gerätes z. B. elektrischer Schalter zum Beenden des Messvorganges)
    Bestellnummer: CB-808


  9. Anschlusskabel mit offenen Ende

    Anschlusskabel mit offenen Enden CB-908Anschlusskabel mit offenen Enden (37-polig) für alle verfügbaren Signale zum Anschluss an ein externes Gerät.
    Bestellnummer: CB-908


Technische Zeichnung

Technische Zeichnung für den Kraftmesser ZTS-DPU zum Download.
Technische Zeichnung (PDF)
Lieferumfang

Lieferumfang Kraftmesser ZTS-DPUAnzeigegerät mit seperatem Kraftaufnehmer im Etui, Standardzubehör (je nach Typ), Netzgerät, USB Anschlusskabel, 1 CD-ROM mit USB-Treibern und einfacher Software zum Datentransfer, Hersteller-Prüfprotokoll, Bedienungsanleitung in Deutsch oder Englisch (Bitte bei Bestellung angeben)
Ab Messbereich 10 kN, Lieferumfang ohne Einsätze.

Wenn Sie ein Angebot benötigen oder bestellen wollen, kontaktieren Sie uns einfach!
