Zugspannungsmesser DN1

12 Messbereiche lieferbar
von 20 - 120 cN bis 5 - 50 daN

Einsatzbereich Textilindustrie: bis zu 50000 tex
Einsatzbereich Drahtindustrie: bis zu Ø 2.5 mm Cu

Robuster mechanischer Zugspannungsmesser für den vielseitigen Einsatz in der Textil-, Faser- und Drahtindustrie

Handgerät für Zugspannungen bis max. 50 daN

Zugspannungsmesser mit großer und gutablesbarer Skala

Besonderheiten


der Zugspannungsmesser DN1 mit seiner analogen Anzeige stellt Zugspannungsänderungen und -schwankungen schnell dar und ermöglicht optimale Prozesseinstellungen

der eingebaute Materialstärkenausgleich gleicht unterschiedliche Durchmesser des Messgutes in einem bestimmten Bereich aus (nur für DN1-1000 und höhere Messbereiche)

große, übersichtliche Skala, 54 mm Ø

linearisierter Skalenverlauf für besseres Ablesen

Zugspannungsmesser mit stoßgeschützter Messuhr

leichtes Einfädeln des Messgutes durch Einfangbügel und nach vorne verschiebbare äußere Führungsrollen

Standardmerkmale


SCHMIDT bietet alles auf einen Blick:
– die Führungsrollen
– das Messgut
– das Messergebnis

V-förmige Führungsrollen, kugelgelagert

hohe Genauigkeit durch individuelle Justierung der Geräte

Justierung auf Kundenmaterial möglich

Zugspannungsmesser mit Gehäuse aus Aluminium

Werksbescheinigung 2.1 nach EN 10204 kostenlos

Abnahmeprüfzeugnis 3.1 nach EN 10204 mit Kalibrierbericht optional

materialstaerkenausgleichMaterialdickenausgleich

Zur besseren Genauigkeit sollte ein Stück des Messgutes oder ein vergleichbares Material mit gleichen Durchmesser eingelegt werden.

Lieferbare Typen

TypMessbereich
Messkopfbreite*
SCHMIDT Justiermaterial **Materialstärkenausgleich
DN1-12020 – 120 cN65 mmPA: 0.12 mm Ønein
DN1-20020 – 200 cN65 mmPA: 0.12 mm Ønein
DN1-40020 – 400 cN65 mmPA: 0.20 mm Ønein
DN1-100050 – 1000 cN65 mmPA: 0.30 mm Øja
DN1-2000200 – 2000 cN116 mmPA: 0.50 mm Øja
DN1-3500400 – 3500 cN116 mmPA: 0.80 mm Øja
DN1-5000400 – 5000 cN116 mmPA: 0.80 mm Øja
DN1-8000500 – 8000 cN116 mmPA: 1.00 mm Øja
DN1-10K2 – 10 daN116 mmPA: 1.00 mm Øja
DN1-20K-L5 – 20 daN216 mm
285 mm***
PA: 1.50 mm Øja
DN1-30K-L5 – 30 daN265 mm
285 mm***
PA: 1.50 mm Ønein
DN1-50K-L5 – 50 daN265 mm
285 mm***
Stahlseil:
1.5 mm Ø (7x7x0.20)
nein
Andere Messbereiche und Messkopfbreiten auf Anfrage.
Andere Maßeinheiten sind möglich, z.B. in g oder kg.
* je nach Type: Einfangbügelbreite oder Aussenabstand der Führungsrollen
** geeignet für 95% aller Anwendungen – PA = Polyamid-Monofil
*** abweichende Messkopfbreite bei Führungsrolle Code V1


Justierung auf Kundenmaterial:

Weicht das Messgut in Materialart, Durchmesser, Eigensteifigkeit, Geometrie usw. vom SCHMIDT-Standard-Justiermaterial wesentlich ab, wird eine Justierung mit Kundenmuster empfohlen. Dazu senden Sie uns ca. 5 m Muster Ihres Messgutes

Zugspannungsmesser DN1-400Der Zugspannungsmesser DN1 kann für spezielle Anforderungen angepaßt werden.

Weitere Infos unter Sonderausführungen

Technische Daten

Justierung:nach SCHMIDT-Werksnorm
Genauigkeit:±1 % Vollausschlag (Full Scale) oder ±1 Skalenteilstrich
Skalendurchmesser:54 mm
Temperaturbereich:10 – 45 ºC
Luftfeuchtigkeit:max. 85 % rel. Feuchte
Gehäusematerial:Aluminiumdruckguss
Abmessungen:siehe technische Zeichnung
Gewicht, netto (brutto):bis Typ DN1-10K ca. 700 g (1200 g)
DN1-20K-L und größer Messbereiche ca. 900 g (2200 g)

Technische Änderungen vorbehalten!

Skalen

SCHMIDT verwendet keine gedruckten Skalen, sondern erstellt besondere Skalen, die jeweils individuell auf die Messfeder des Gerätes abgestimmt sind und somit bestmöglichste Genauigkeit garantieren. Dieses Verfahren erlaubt es uns, den Zugspannungsmesser DN1 mit

  • Justierung auf Kundenmuster,
  • abweichenden Messbereichen oder
  • in anderen Maßeinheiten wie g oder kg

zu liefern.



Führungsrollen

Bestell-CodeDurchlaufgeschwindigkeit vmax. … m/minRollenmaterial
Standard2000Aluminium hardcoated
Standard1000Aluminium hardcoated
(nur für DN1-30K-L und DN1-50K-L)
Code K3500Aluminium hardcoated
Code H5000Aluminium plasmabeschichtet
(nicht für DN1-30K-L und DN1-50K-L)
Code T1000Kunststoff (POM) schwarz
Code W1000Stahl vernickelt
Code ST1000Stahl gehärtet
Code B1000Stahl vergütet
Code CE21000Aluminium keramikbeschichtet
Code ASY1000Aluminium hardcoated, asymmetrische Nut
Gerät ohne Einfangbügel
Code ASYB1000Stahl vergütet, asymmetrische Nut
Gerät ohne Einfangbügel
Code V11000Aluminium hardcoated
(nur für DN1-30K-L bis DN1-50k-L)
Code U2000Aluminium hardcoated (Radius R3)

Zusatzausstattung

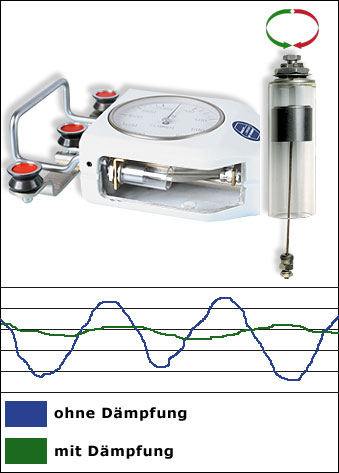

  1. Luftdämpfung Code A

    Zugspannungsmesser DN1 und LuftdämpfungFür Messbereiche von 20 – 120 cN bis max. 400 – 5000 cN
    Die stufenlos einstellbare Dämpfung empfehlen wir bei
    Anwendungen mit stark schwankenden Zugspannungen,
    z.B. bei Spul- oder Wickelmaschinen. Auftretende Zeiger-
    schwankungen werden minimiert – ein besseres Ablesen
    ist möglich.


  2. Aufsatzdrücker Code L

    Zugspannungsmesser DN1 mit AufsatzdrückerStandard für den Zugspannungsmesser DN1-20K-L und höhere Messbereiche.
    Reduziert die benötigte Kraft zum Verschieben der beiden äußeren Führungsrollen während des Ein- und Ausfädelns des Messgutes. Der Spezialdrücker wird für den Zugspannungsmesser DN1-10K empfohlen.


Kalibrierbericht

Abnahmeprüfzeugnis 3.1 nach DIN EN 10204
Auf Wunsch ist ein kostenpflichtiger Kalibrierbericht lieferbar.



Ersatzrollen

Titel Führungsrolle KatalogÜbersicht der Führungsrollen als Katalog:



Technische Zeichnung

Technische Zeichnung für den Zugspannungsmesser DN1 zum Download:
Lieferumfang

Lieferumfang Zugspannungsmesser DN1Zugspannungsmesser DN1 mit Etui, Bedienungsanleitung in deutscher oder englischer Sprache (bei Bestellung bitte angeben), Werksbescheinigung 2.1 nach EN 10204 kostenlos

Bestellbeispiel

So bestellen Sie den Zugspannungsmesser DN1 richtig:

Bitte geben Sie immer den kompletten Bestell-Code an, z.B.:

Typ mit MessbereichCode Führungsrollen (wenn nicht Standard)Code ZusatzausstattungBestell-Code
DN1-400+ST+A=DN1-400-ST-A

Bedienungsanleitung

Bedienungsanleitung für den Zugspannungsmesser DN1 zum Download:

Download the instruction manual for tension meter DN1:
