3 Betriebsarten:
Einzel- oder Dauerzyklenbetrieb für konstant bleibende Testbedingungen
– manueller Betrieb: Vorschub solange eine Taste gedrückt wird oder bis der Endschalter erreicht ist; die eingestellte Geschwindigkeit wird im Display angezeigt
– Einzelzyklus: einmaliges Auf- und Abfahren des Schlittens zwischen den Endschaltpunkten
– Dauerzyklus: Kraftmesser fährt die definierte Wegstecke kontinuierlich auf ab
Einzel- oder Dauerzyklenbetrieb für konstant bleibende Testbedingungen
– manueller Betrieb: Vorschub solange eine Taste gedrückt wird oder bis der Endschalter erreicht ist; die eingestellte Geschwindigkeit wird im Display angezeigt
– Einzelzyklus: einmaliges Auf- und Abfahren des Schlittens zwischen den Endschaltpunkten
– Dauerzyklus: Kraftmesser fährt die definierte Wegstecke kontinuierlich auf ab

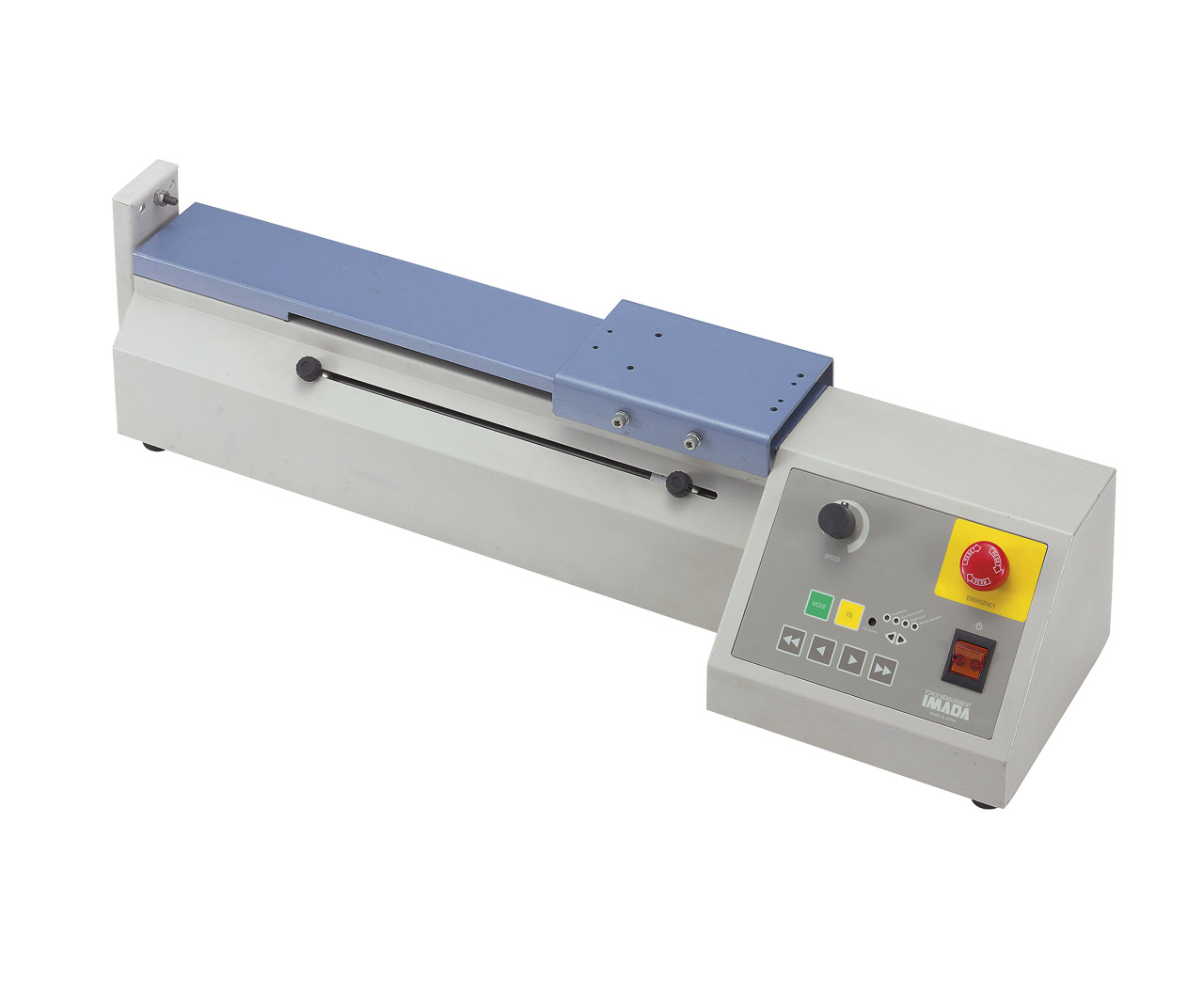

Prüfstand MH-1000N mit stufenlos einstellbarer Vorschubgeschwindigkeit 6 – 180 mm/min
2 manuell einstellbare Endschalter für Richtungsumkehr
in Verbindung mit Kraftmessern der Typen ZTS, ZTA oder der Anzeigeeinheit FA Plus2 kann der Prüfstand bei Überlast oder Überschreiten von Max-Grenzwerten automatisch gestoppt werden (extra Anschlusskabel erforderlich)
Verfahrweg 300 mm, abhängig vom montierten Kraftmesser
Je nach Anwendungsfall haben wir zusätzliche Einspannvorrichtungen und Klemmen für den Prüfstand MX-500N im Programm.
Anschlusskabel für Prüfstand MH-1000N mit Kraftmesser (Modellreihe Z) zum Stoppen des Vorschubes bei Fmax oder Überlast
Anschlusskabel für Prüfstand MH-1000N mit Kraftmesser (Modellreihe Z) zum Stoppen des Vorschubes bei Fmax oder Überlast und Ausgangssignal RS-232
Anschlusskabel für Prüfstand MH-1000N mit Kraftmesser (Modellreihe ZT) zum Stoppen des Vorschubes bei Fmax oder Überlast, Länge ca. 1.5 m
Zur exakten Bestimmung des Verstellweges können alle vertikalen Prüfstände mit einem digitalen Messsystem ausgestattet werde:
Der Prüfstand kann werksseitig, optional mit einer zusätzlichen Anzeige ausgestattet werden. Somit kann die aktuelle Vorschubgeschwindigkeit und der zurückgelegte Weg angezeigt werden. Ein Ausgangssignal steht nicht zur Verfügung.
