Kraftmesser eZT

Messbereiche lieferbar
0 - 20 kN (Zug- und Druckkraft)
0.5 - 10 Nm (Drehmoment)

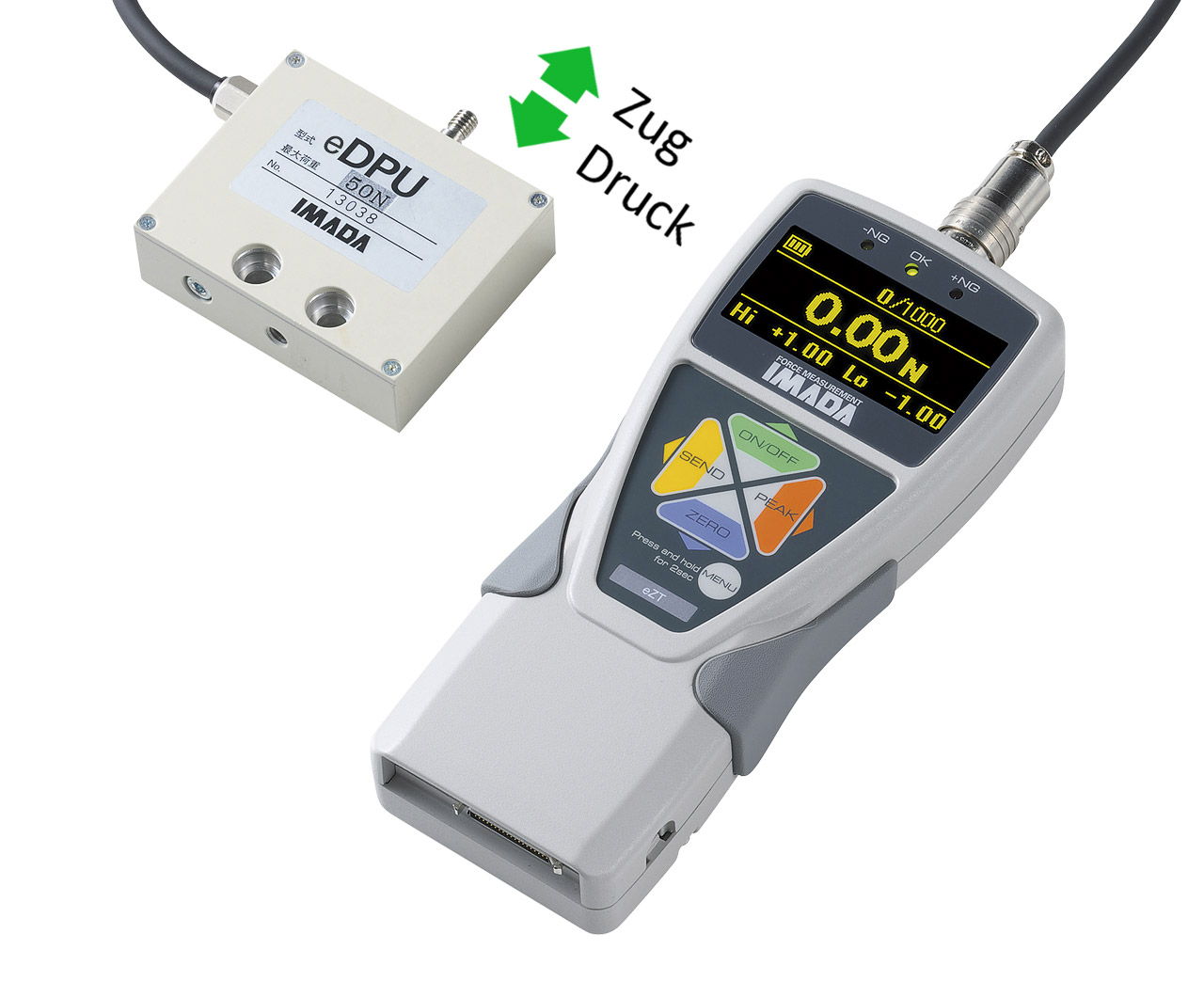

Elektronischer Kraftmesser zur Ermittlung von Druck- und Zugkräften, sowie des Drehmoments, einsetzbar für zahlreiche Anwendungen in sehr vielen Industriezweigen, die eine schnelle Messfrequenz benötigen

Spitzengerät mit Schnittstellen (RS-232, USB und analog) und Messwertspeicher. Dieses Kraftmessgerät verfügt über eine schnelle Messfrequenz zur exakten Erfassung von Spitzenwerten (Peak)

Es können verschiedene Kraftmesszellen die auf den Kraftmesser kalibriert wurden angeschlossen werden

Categories: Elektronische Kraftmesser mit Schnittstelle, Kraftmesser und Prüfstände

Seite drucken

Besonderheiten

Es können unterschiedlichen Kraftmesszellen der e-Serie die auf den Kraftmesser eZT kalibriert wurden verwendet werden

2 Betriebsarten:
Aktueller Wert – Anzeige der momentanen Zug- oder Druckkraft
Spitzenwert (Peak) – zum Erfassen von Kraftspitzen während eines Prüfvorganges

Kraftmesser eZT mit extrem hoher Messfrequenz 2000 mal/s zur exakten Erfassung von Spitzenwerten

Anzeige Aktualisierung 16 mal/s

leicht ablesbares Display (OLED)

die Kopf- und Fußzeile der Anzeige kann kundenseitig angepaßt, bzw. ein- und ausgeschaltet werden.

programmierbare Grenzwerte für Gut-/Schlecht-Prüfungen :
farbige LED Anzeige: Unterschreitung (-NG) – Gut (OK) – Überschreitung (+NG)
Open Collector – Relais Ausgang

Messwertspeicher für 1000 Messungen zum Abrufen:
– im Display
– zur Datenübertragung an PC
– Ausdruck auf Drucker mit Statistikreport

Ausgangssignal:
– USB
– RS-232 zum Anschluss an einen PC
– analog ±2 V DC

umschaltbare Anzeige für kopfstehenden Betrieb, z. B. für Montage auf vertikalem Prüfstand

»Zero Set« Nullpunkteinstellung für Taraausgleich und Lageausgleich in jeder Messposition

Ausgangssignal zur Überlastabschaltung von Prüfständern der Modellreihe MX, MX2 und EMX

Kraftmesser mit umschaltbaren Krafteinheiten N, kgf (gf) und lbf (ozf)

umschaltbare Sprache (deutsch, englisch, italienisch, französisch, spanisch, chinesisch, japanisch, koreanisch)

Mit dem Kraftmesser eZT können in Kombination mit einem Prüfstand mit Linearglasmaßstab Kraft-Weg Messungen durchgeführt werden.

Messwerte können vom internen Speicher auf einen USB Stick (nicht im Lieferumfang enthalten) übertragen oder direkt darauf gespeichert werden (Messfrequenz 100 mal/s).

2 Komperatorwerte; es können 2 Werte festgelegt werden, ab denen der aktuelle Messwert zur Datenaufzeichnung an ein externes Gerät (z. B. PC, Drucker) gesendet wird.

Anzeige von zwei Peak-Werten je Messung

Durch registrieren des Kraftmessers (Firmware Version 5.00 und höher) auf „Imada Connected“ können zusätzliche Funktionen, Firmware updates usw. heruntergeladen werden.

Standardmerkmale

Die Genauigkeit ist abhängig von der angeschlossenen Kraftmesszelle

Überlastschutz ca. 200 % des Messbereiches

einsetzbar als Handgerät oder zum stationären Einsatz (Befestigungsgewinde in der Rückseite)

ergonomisches, robustes Aluminiumdruckguss Gehäuse

gummierte Grifffläche für sicheren Halt

Akku- (NiMH) und /oder Netzbetrieb möglich

Je nach Anwendungsfall haben wir eine Vielzahl an Kraftmesszellen für den Kraftmesser eZT im Programm.

Weitere Infos unter Kraftmesszellen

Um gleichbleibende, identische Messbedingungen mit dem Kraftmesser eZT zu gewährleisten haben wir eine Vielzahl an Prüfständen im Programm.

Weitere Infos unter Prüfstände

Technische Daten

Messprinzip:	Bidirektionaler Kraftsensor mit Dehnmessstreifen
Genauigkeit:	±0.2 % – 3.5 % Full Scale (Messbereichsende) abhängig von der verwendeten Lastzelle
Krafteinheiten:	N, kgf (gf), lbf (ozf) umschaltbar
Anzeige:	OLED, 4-stellig
Messfrequenz:	2000 mal/s
Überlastschutz:	ca. 200 % Full Scale (Messbereichsende), Symbol blinkt ab 110 % Full Scale (Messbereichsende)
Anzeigeintervall:	16 mal/s
Speicher:	Interner Speicher von max. 1000 Messwerten abrufbar Peak – Zug-/und Druckkraft
Grenzwerte:	Programmierbare Max/Min Grenzwerte mit farbiger LED Anzeige
Ausgangssignal der Grenzwerte:	Open Collector: +NG, OK, -NG, OVL (kann zum Abschalten der Prüfständer der Modellreihe MX benutzt werden)
Ausgangssignal:	RS-232 (8, 1, N, 19200), analog ±2 V DC, USB
Temperaturbereich:	0 – 40 °C
Luftfeuchtigkeit:	max. 20 – 80 % rel. Feuchte
Spannungsversorgung:	aufladbare NiMH Akkus (ca. 6.5 h Dauerbetrieb, ca. 2 h Ladezeit) und Netzgerät 100 – 240 V AC mit Adaptern (EU/USA)
Gehäusematerial:	Aluminiumdruckguss
Gehäuseabmessungen:	191 x 75 x 34 mm (LxBxH)
Gewicht, netto (brutto):	ca. 450 g
Kraft-Weg-Messung:	möglich in Kombination mit einem Prüfstand mit Linearglasmaßstab
Speicher:	Messwerte können auf einen USB Stick übertragen oder direkt darauf gespeichert werden (Messfrequenz 100 mal/s)
Komperatorwerte:	2 Komperatorwerte; es können 2 Werte festgelegt werden, ab denen der aktuelle Messwert zur Datenaufzeichnung an ein externes Gerät (z. B. PC, Drucker) gesendet wird

Technische Änderungen vorbehalten!
