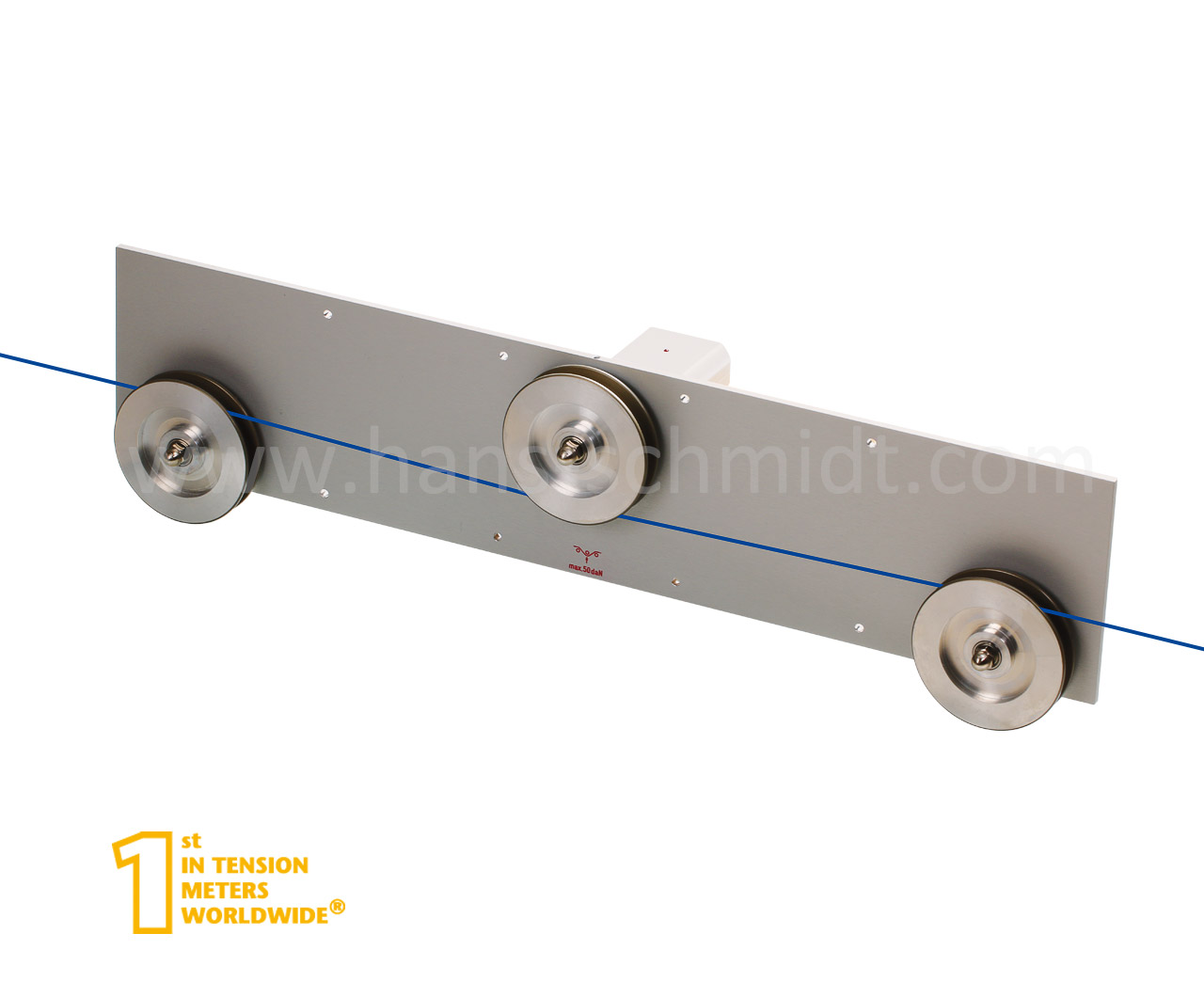

Zugspannungssensor FSW-422

3 Messbereiche lieferbar
von 0 - 20 daN bis 0 - 100 daN

Stationärer elektronischer Zugspannungssensor für die Messung von Drähten, Seilen und Kabeln bis zu einem Durchmesser von ca. 15 mm

Sensor mit großen Führungsrollen (60 mm Ø), extrem materialschonend

Zugspannungssensor mit RS-422 Ausgang als Mehrplatzsystem zum Anschluss an den PC

Besonderheiten


Zugspannungssensor FSW-422 mit integriertem Messverstärker und RS-422 Schnittstelle als Mehrplatzsystem

Führungsrollen 60 mm Ø, V-förmig oder U-förmig, kugelgelagert

je nach Anwendungsfall stehen verschiedenen Führungsrollen zur Auswahl

einfacher Einbau, auch nachträglich, an vorhandenen Maschinen

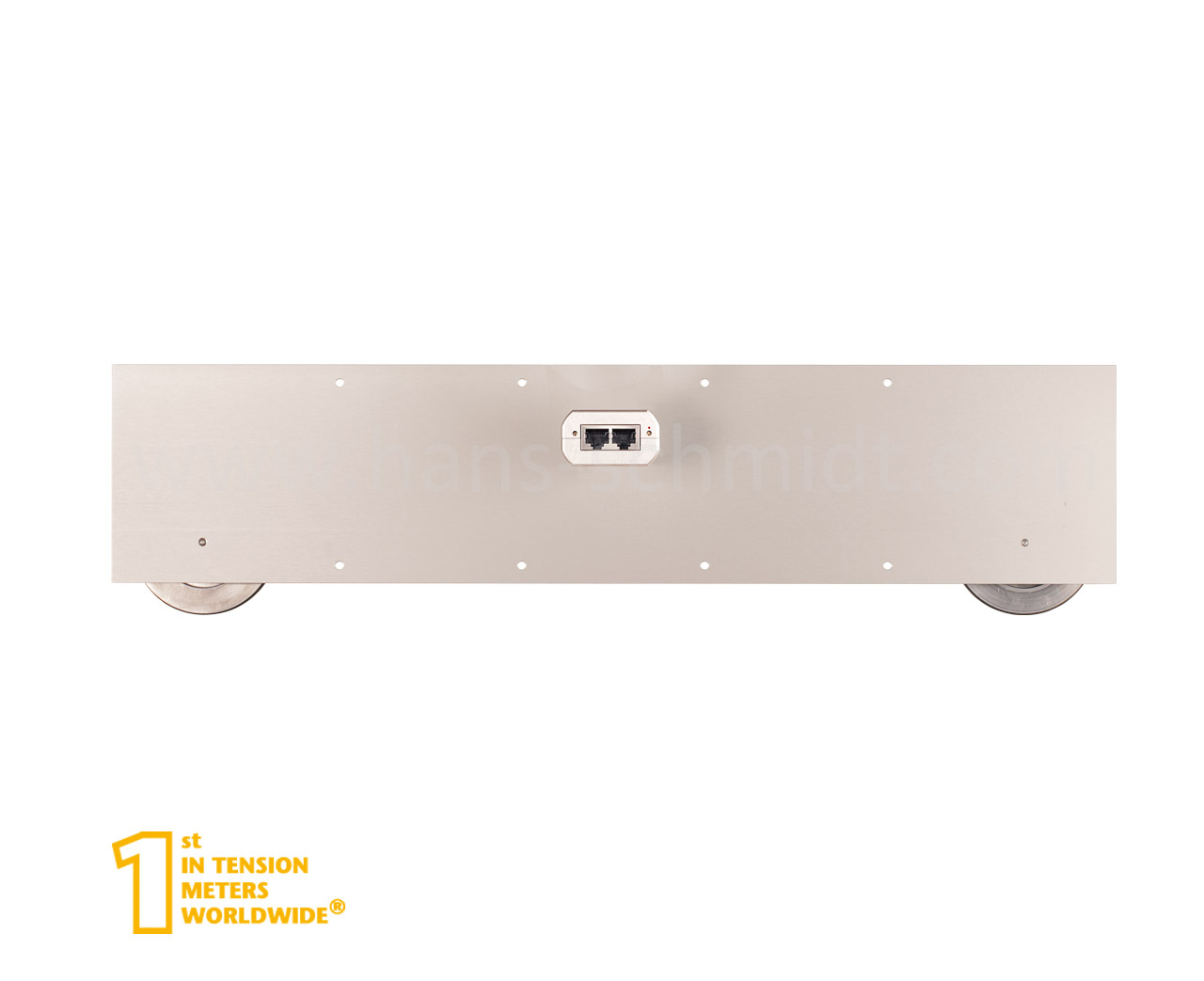

2 Befestigungsmöglichkeiten: Befestigung durch Bohrungen an der Frontplatte (Montageausschnitt: Langloch R 19 mm, Länge 54 mm) oder am Gehäuse (Siehe Bild oben)
einfache Justierung auf Kundenmuster durch den Anwender möglich – Null-und Verstärkungsabgleich ist notwendig

als Messaufnehmer wird ein hochqualitativer Biegebalken mit DMS benutzt

der Zugspannungssensor besitzt einen mechanischem Schutz gegen Überlast

Hinweis: eine Vielzahl von kundenspezifischen Ausführungen und Anpassungen sind möglich. Bitte kontaktieren Sie uns!

Standardmerkmale


LED Diode zeigt Beriebsbereitschaft am Gehäuse an

Zugspannungssensor FSW-422 – Gehäuse aus Aluminium

CAT 5 Kabel werden zur Signalübertragung benutzt

notwendige Spannungsversorgung +15…24 V DC (stabilisiert)

Werksbescheinigung 2.1 nach EN 10204 kostenlos

Abnahmeprüfzeugnis 3.1 nach EN 10204 mit Kalibrierbericht optional

Besonderheiten RS-422 Schnittstelle:
– bis zu 32 Sensoren unterschiedlicher Messbereiche und Ausführung können in Reihe verbunden werden (Datenübertragung max. 200 Messwerte/s)
– mittels eines Konverters (RS-422 – RS-232) wird das Ausgangssignal RS-422 zum Anschluss an einen PC (RS-232 ) umgewandelt
– das RS-422 Signal wird auch zur Datenübertragung für einzelne Sensoren bis max. 1000 m benutzt
– jeder Sensor ist einzeln adressier- und parametrisierbar
– anschließbar an SPS Steuerungen mit Kommunikationsgruppen
– einfache Anbindung an BUS-Systeme mittels Gateway

Erfahren Sie mehr über die verschiedenen Zugspannungs-Messsysteme

Sie sind nicht sicher, welches System das Richtige für Sie ist oder wo genau die Unterschiede liegen? Hier wird es Ihnen erklärt.

Lieferbare Typen

TypMessbereich
Messkopfbreite*
SCHMIDT Justierung
FSW-20K-4220 – 20 daN550 mmStahlseil 1.50 mm Ø (7x7x0.20)
FSW-50K-4220 – 50 daN550 mmStahlseil 3 mm Ø (6x7x0.30)
FSW-100K-4220 – 100 daN550 mmStahlseil 4 mm Ø (6x7x0.50)
Andere Messbereiche und Messkopfbreiten auf Anfrage.
Andere Maßeinheiten sind möglich, z.B. in kg.
* entspricht den äußeren Abmessungen der Frontplatte



Justierung auf Kundenmaterial:
Weicht das Messgut in Materialart, Durchmesser, Eigensteifigkeit, Geometrie usw. vom SCHMIDT-Standard-Justiermaterial wesentlich ab, wird eine Justierung mit Kundenmuster empfohlen. Dazu senden Sie uns ca. 5 m Muster Ihres Messgutes

Anzeige SC-PM und Vorverstärker SCV-1Für den Zugspannungssensor FSW-422 bieten wir verschiedene Anzeigen für einen oder mehrere Sensoren, sowie Vorverstärker an.

Weitere Infos unter Anzeigen und Vorverstärker

Zugspannungssensor FS1Der Zugspannungssensor FSW-422 kann für spezielle Anforderungen angepaßt werden.

Weitere Infos unter Sonderausführungen

Technische Daten

Justierung:nach SCHMIDT-Werksnorm
Genauigkeit:±1 % Full Scale ( Messbereichsende) und ±1 Digit oder besser
anderes Justiermaterial ±3 % Full Scale oder besser
Überlastschutz:100 % vom Messbereich
Messprinzip:Dehnmessstreifen – Vollbrücke
Auslenkung Messrolle:max. 0.5 mm
Eigenfrequenz der Messfeder:ca. 500 Hz, messbereichsabhängig
Signalverarbeitung:digital, 12 Bit A/D Wandler, interne Mittelwertbildung bis 4 s
Kommunikationsfrequenz:ca. 200 Messungen/s
Temperaturkoeffizient:Nullpunkt (Zero) besser ±0.05 % Full Scale/°C
Ausgangssignal:RS-422 (57600, 8, N, 1)
Ausgangsbuchse:RJ 45 Buchse
Temperaturbereich:10 – 45 ºC
Luftfeuchtigkeit:max. 85 % rel. Feuchte
Spannungsversorgung:+15…24 V DC, 50 mA (stabilisiert)
Gehäusematerial:Aluminium
Abmessungen:siehe technische Zeichnung
Gewicht, netto (brutto): ca. 1470 g (ca. 1800 g)

Technische Änderungen vorbehalten!

Führungsrollen

Bestell-CodeDurchlaufgeschwindigkeit vmax. … m/minRollenmaterial
Standard2000Aluminium hardcoated (Radius R3)

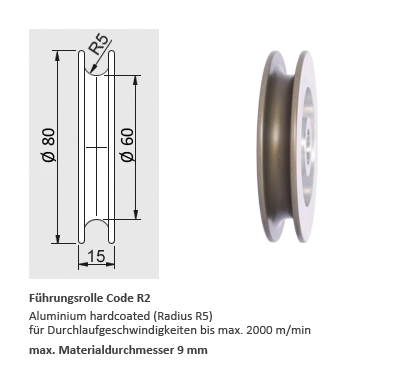

Code R22000Aluminium hardcoated (Radius R5)

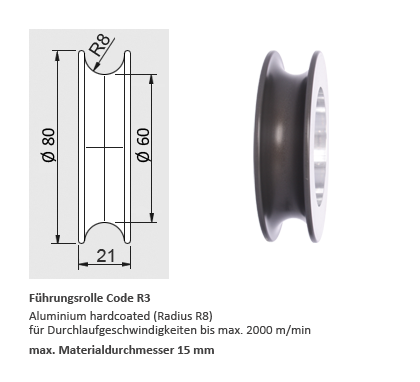

Code R32000Aluminium hardcoated (Radius R8)

Zubehör (optional)

  1. Software Tension Inspect 3

    Software Tension Inspect 3

    Software zum Anzeigen und Speichern von Messdaten auf einem PC (Win XP und höher; 32 Bit und 64 Bit)
    Hauptfunktionen:
    – Anzeige des Messwertes in Echtzeit
    – Darstellung der Messwerte als X-Y-Diagramm (Zeit-Zugspannung)
    – Zur Datenanalyse kann das gepufferte (zwischengespeicherten) Diagramm gezoomt bzw. skaliert werden
    – Online Erfassung mit automatischer Speicherung der Messdaten als CSV Datei

    Es gibt verschiedene Ausführung für 4, 8, 12,16, 24 und 32 Sensoren.


  2. Schnittstellen Konverter



    Konverter RS-422 auf RS-232 mit Klemmleiste zum Anschluss an COM Schnittstellen am PC
    Bestellnummer: EBG800


  3. Anschlusskabel Cat 5 mit offen Enden

    Cat 5 Kabel mit offenen Enden für RS-422/RS-232 Konverter und Spannungsversorgung,
    Länge 3 m
    Bestellnummer: EK0715


  4. Anschlusskabel Cat 5

    Cat 5 Kabel zur Reihenschaltung von FS Sensoren
    Bestellnummer: EK0711, Länge 3 m
    Bestellnummer: EK0712, Länge 1,5 m


  5. RS-232 Anschlusskabel

    Kabel zum Anschluß eines EBG-800 Konverters and einen PC, Länge 2 m
    Bestellnummer: EK0643


  6. Netzteil

    Netzeil K50204

    Ladegerät mit 4 Länderadaptern (EU/USA/UK/AUS-NZL) zum weltweiten Einsatz
    100 – 240 V AC
    Bestellnummer: K50204


Ausgangssignal


Kalibrierbericht

Abnahmeprüfzeugnis 3.1 nach DIN EN 10204
Auf Wunsch ist ein kostenpflichtiger Kalibrierbericht lieferbar.



Ersatzrollen

Titel Führungsrolle KatalogÜbersicht der Führungsrollen als Katalog.



Technische Zeichnung

Technische Zeichnung für den Zugspannungssensor FS1-422 in Standardausführung – andere auf Anfrage
Lieferumfang

Zugspannungssensor FSW-422 in Transportschachtel, Bedienungsanleitung in deutscher oder englischer Sprache (bei Bestellung bitte angeben), Werksbescheinigung 2.1 nach EN 10204 kostenlos

Bestellbeispiel

So bestellen Sie den Zugspannungssensor FSW-422 richtig:

Bitte geben Sie immer den kompletten Bestell-Code an, z.B.:

Typ mit MessbereichCode Führungsrollen (wenn nicht Standard)Bestell-Code
FSW-50K-422+R2=FSW-50K-422-R2

Bedienungsanleitung

Bedienungsanleitung für den Zugspannungssensor FSW-422 zum Download:

Download the instruction manual of tension sensor FSW-422:

Wenn Sie ein Angebot benötigen oder bestellen wollen, kontaktieren Sie uns einfach!


+49 (0)8638 9410-0

+49 (0)8638 4825
