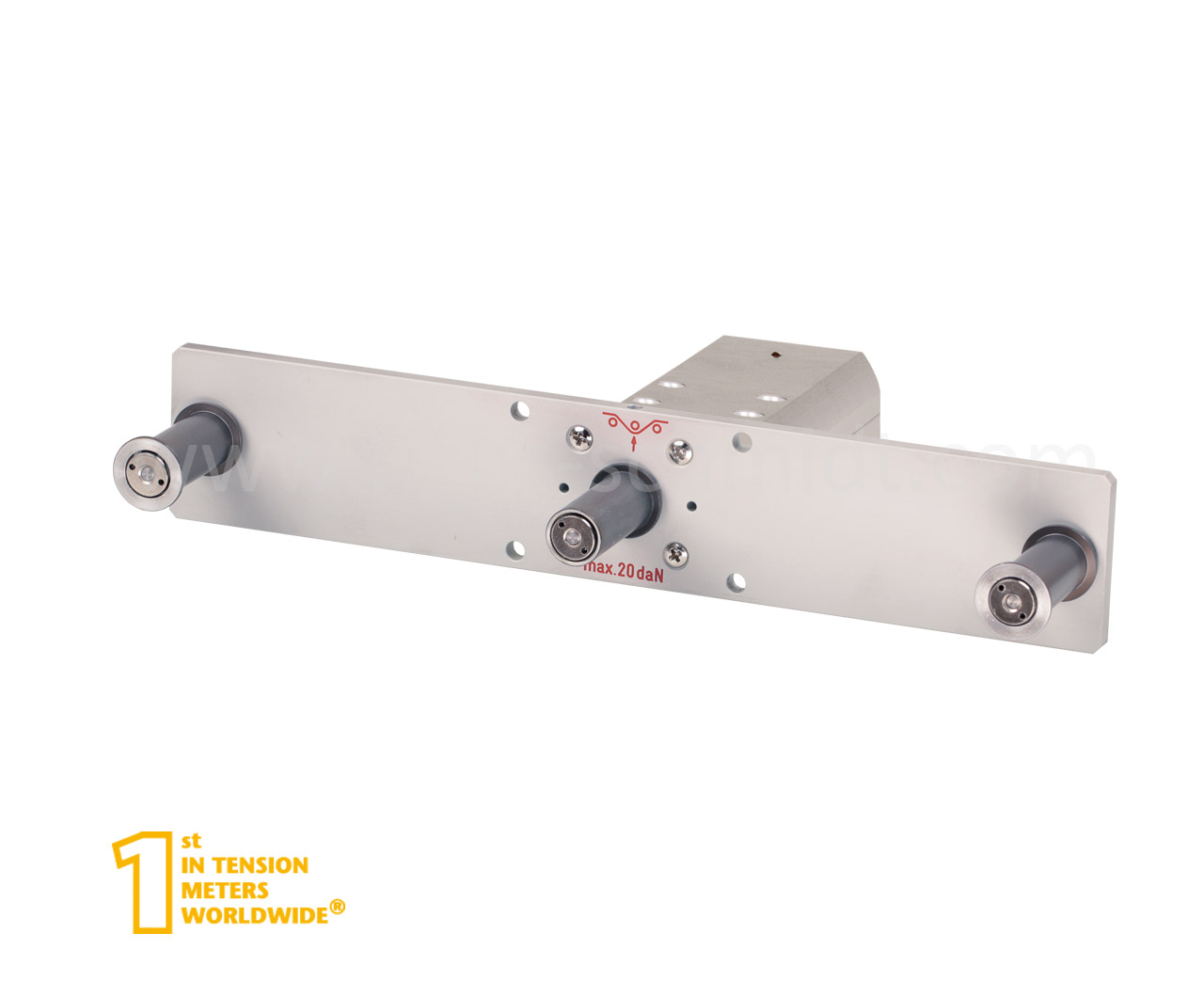

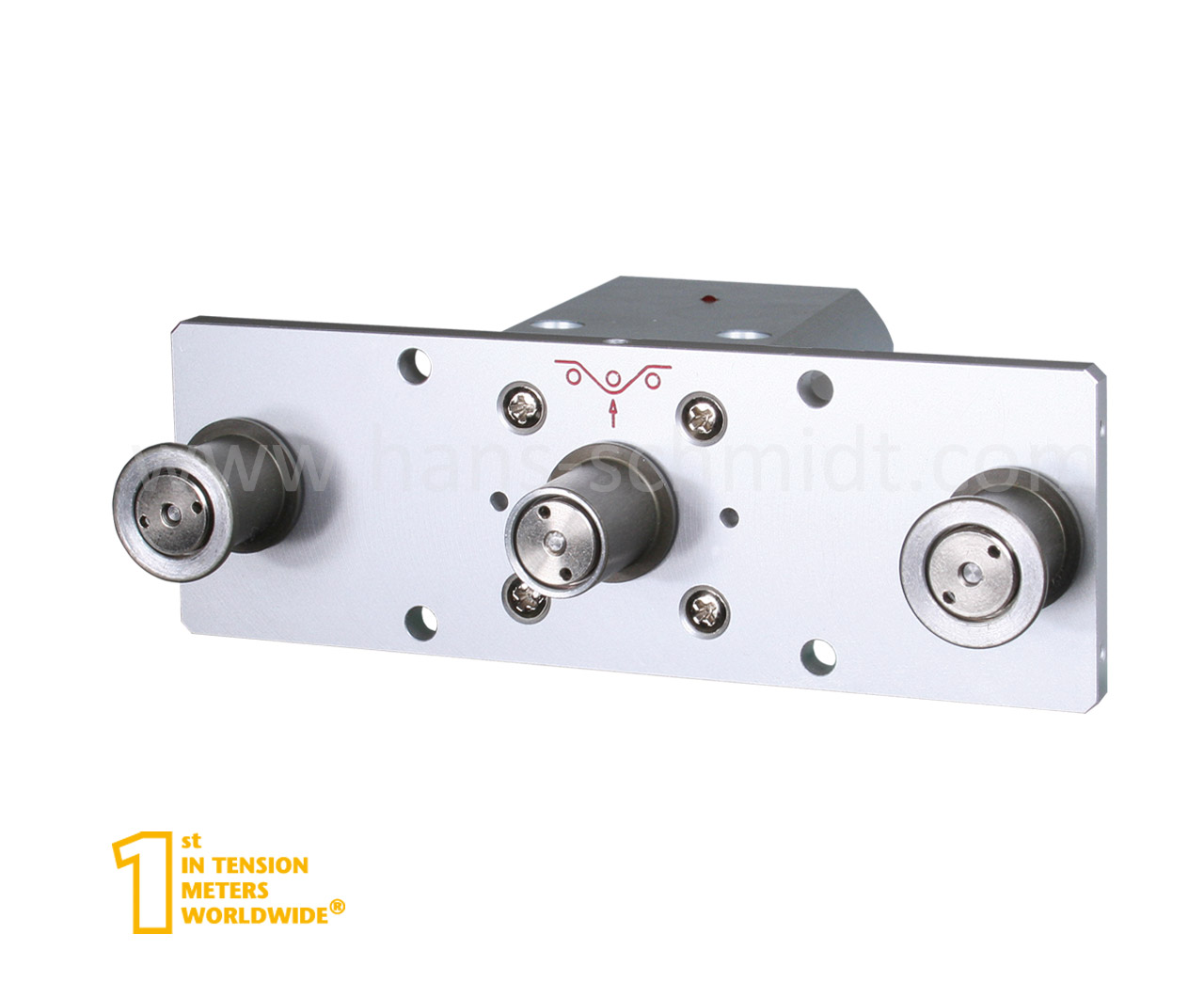

Zugspannungssensor FSB1-422

8 Messbereiche lieferbar
von 0 - 100 cN bis 0 - 20 daN
Stationärer elektronischer Zugspannungssensor für die Messung niedriger Zugspannungen an Gewebebändern, Carbonsträngen, Filmen, Folien, Faserbündeln usw.
Zylindrische Bandrollen mit einer Breite bis max. 30 mm, einseitige Befestigung
Zugspannungssensor mit RS-422 Ausgang als Mehrplatzsystem zum Anschluss an den PC
Besonderheiten
Standardmerkmale
Besonderheiten RS-422 Schnittstelle:
– bis zu 24 Sensoren unterschiedlicher Messbereiche und Ausführung können in Reihe verbunden werden (Datenübertragung max. 200 Messwerte/s)
– mittels eines Konverters (RS-422 – RS-232) wird das Ausgangssignal RS-422 zum Anschluss an einen PC (RS-232 ) umgewandelt
– das RS-422 Signal wird auch zur Datenübertragung für einzelne Sensoren bis max. 1000 m benutzt
– jeder Sensor ist einzeln adressier- und parametrisierbar
– anschließbar an SPS Steuerungen mit Kommunikationsgruppen
– einfache Anbindung an BUS-Systeme mittels Gateway
Lieferbare Typen
Typ | Messbereich* | Messkopfbreite** | Rollenbreite |
FSB1-100-422 | 0 – 100 cN | 60 mm | 7, 10, 15, 20 mm |
FSB1-200-422 | 0 – 200 cN | 60 mm | 7, 10, 15, 20 mm |
FSB1-500-422 | 0 – 500 cN | 60 mm | 7, 10, 15, 20 mm |
FSB1-1000-422 | 0 – 1000 cN | 60 mm | 7, 10, 15, 20, 30 mm |
FSB1-2000-422 | 0 – 2000 cN | 120 mm | 7, 10, 15, 20, 30 mm |
FSB1-5000-422 | 0 – 5000 cN | 120 mm | 7, 10, 15, 20, 30 mm |
FSB1-10K-422 | 0 – 10 daN | 120 mm | 7, 10, 15, 20 mm |
FSB1-20K-422 | 0 – 20 daN | 220 mm | 7, 10, 15, 20 mm |
Andere Maßeinheiten sind möglich, z.B. in g oder kg.
* SCHMIDT-Justierung – je nach Messbereich und Rollenbreiten mit einem Gewebe- oder Folienband
** entspricht den äußeren Abmessungen der Frontplatte
Wichtig für Ihre Bestellung:
Bitte geben Sie Typ und gewünschte Rollenbreite an! Die beiden äußeren Rollen sind standardmäßig mit beidseitigen, kleinen Flanschen ausgestattet. Falls das Messgut breiter als die Rollen ist, können alle 3 Rollen optional auch nur mit einem Flansch ausgestattet werden. Bitte bei Bestellung angeben.
Justierung auf Kundenmaterial:
Weicht das Messgut in Materialart, Durchmesser, Eigensteifigkeit, Geometrie usw. vom SCHMIDT-Standard-Justiermaterial wesentlich ab, wird eine Justierung mit Kundenmuster empfohlen. Dazu senden Sie uns ca. 5 m Muster Ihres Messgutes
Für den Zugspannungssensor FSB1-422 bieten wir verschiedene Anzeigen für einen oder mehrere Sensoren, sowie Vorverstärker an.
Weitere Infos unter Anzeigen und Vorverstärker
Der Zugspannungssensor FSB1-422 kann für spezielle Anforderungen angepaßt werden.
Weitere Infos unter Sonderausführungen
Justierung: | nach SCHMIDT-Werksnorm |
Genauigkeit: | ±1 % Full Scale ( Messbereichsende) und ±1 Digit oder besser anderes Justiermaterial ±3 % Full Scale oder besser |
Überlastschutz: | 100 % vom Messbereich |
Messprinzip: | Dehnmessstreifen – Vollbrücke |
Auslenkung Messrolle: | max. 0.5 mm |
Eigenfrequenz der Messfeder: | ca. 500 Hz, messbereichsabhängig |
Signalverarbeitung: | digital, 12 Bit A/D Wandler, interne Mittelwertbildung bis 4 s |
Kommunikationsfrequenz: | ca. 200 Messungen/s |
Temperaturkoeffizient: | Nullpunkt (Zero) besser ±0.05 % Full Scale/°C |
Ausgangssignal: | RS-422 (57600, 8, N, 1) |
Ausgangsbuchse: | RJ 45 Buchse |
Temperaturbereich: | 10 – 45 ºC |
Luftfeuchtigkeit: | max. 85 % rel. Feuchte |
Spannungsversorgung: | +15…24 V DC, 50 mA (stabilisiert) |
Gehäusematerial: | Aluminium |
Abmessungen: | siehe technische Zeichnung |
Gewicht, netto (brutto): | bis Typ FSB-1000-422 ca. 350 g (450 g) Typen FSB1-2000-422 bis FSB1-10K-422 ca. 400 g (500 g) Typ FSB1-20K-422 ca. 470 g (630 g) |
Technische Änderungen vorbehalten!
Rollenbreite | Durchlaufgeschwindigkeit vmax. … m/min> | Rollenmaterial* |
7 mm | 1000 | Aluminium hardcoated |
10 mm | 1000 | Aluminium hardcoated |
15 mm | 1000 | Aluminium hardcoated |
20 mm | 1000 | Aluminium hardcoated |
30 mm | 1000 | Aluminium hardcoated |
- Software Tension Inspect 3
Software zum Anzeigen und Speichern von Messdaten auf einem PC (Windows 7 und höher; 32 Bit und 64 Bit)
Hauptfunktionen:
– Anzeige des Messwertes in Echtzeit
– Darstellung der Messwerte als X-Y-Diagramm (Zeit-Zugspannung)
– Zur Datenanalyse kann das gepufferte (zwischengespeicherten) Diagramm gezoomt bzw. skaliert werden
– Online Erfassung mit automatischer Speicherung der Messdaten als CSV DateiEs gibt verschiedene Ausführung für 4, 8, 12,16 und 24 Sensoren.
- EBG800 - Schnittstellen Konverter
Konverter RS-422 auf RS-232 mit Klemmleiste zum Anschluss an COM Schnittstellen am PC
Bestellnummer: EBG800 - EK0715 - Anschlusskabel Cat 5 mit offen Enden
Cat 5 Kabel mit offenen Enden für RS-422/RS-232 Konverter und Spannungsversorgung,
Länge 3 m
Bestellnummer: EK0715 - EK0711 und EK0812 - Anschlusskabel Cat 5
Cat 5 Kabel zur Reihenschaltung von FS Sensoren
Bestellnummer: EK0711, Länge 3 m
Bestellnummer: EK0712, Länge 1,5 m - EK0643 - RS-232 Anschlusskabel
Kabel zum Anschluß eines EBG-800 Konverters and einen PC, Länge 2 m
Bestellnummer: EK0643 - K50204 - Netzteil
Ladegerät mit 4 Länderadaptern (EU/USA/UK/AUS-NZL) zum weltweiten Einsatz
100 – 240 V AC
Bestellnummer: K50204
Technische Zeichnung für den Zugspannungssensor FSB1-422 in Standardausführung – andere auf Anfrage
Zugspannungssensor FSB1-422 in Transportschachtel, Bedienungsanleitung in deutscher oder englischer Sprache (bei Bestellung bitte angeben), Werksbescheinigung 2.1 nach EN 10204 kostenlos je bestelltem Sensor
So bestellen Sie Zugspannungssensor FSB1-422 richtig:
Bitte geben Sie immer den kompletten Bestell-Code an, z.B.:
Typ mit Messbereich | Code Führungsrollen (wenn nicht Standard) | Bestell-Code | ||
FSB1-100-422 | + | 15 | = | FSB1-100-15-422 |
