Prüfstand SH-3000N

max. Belastung 3000 N

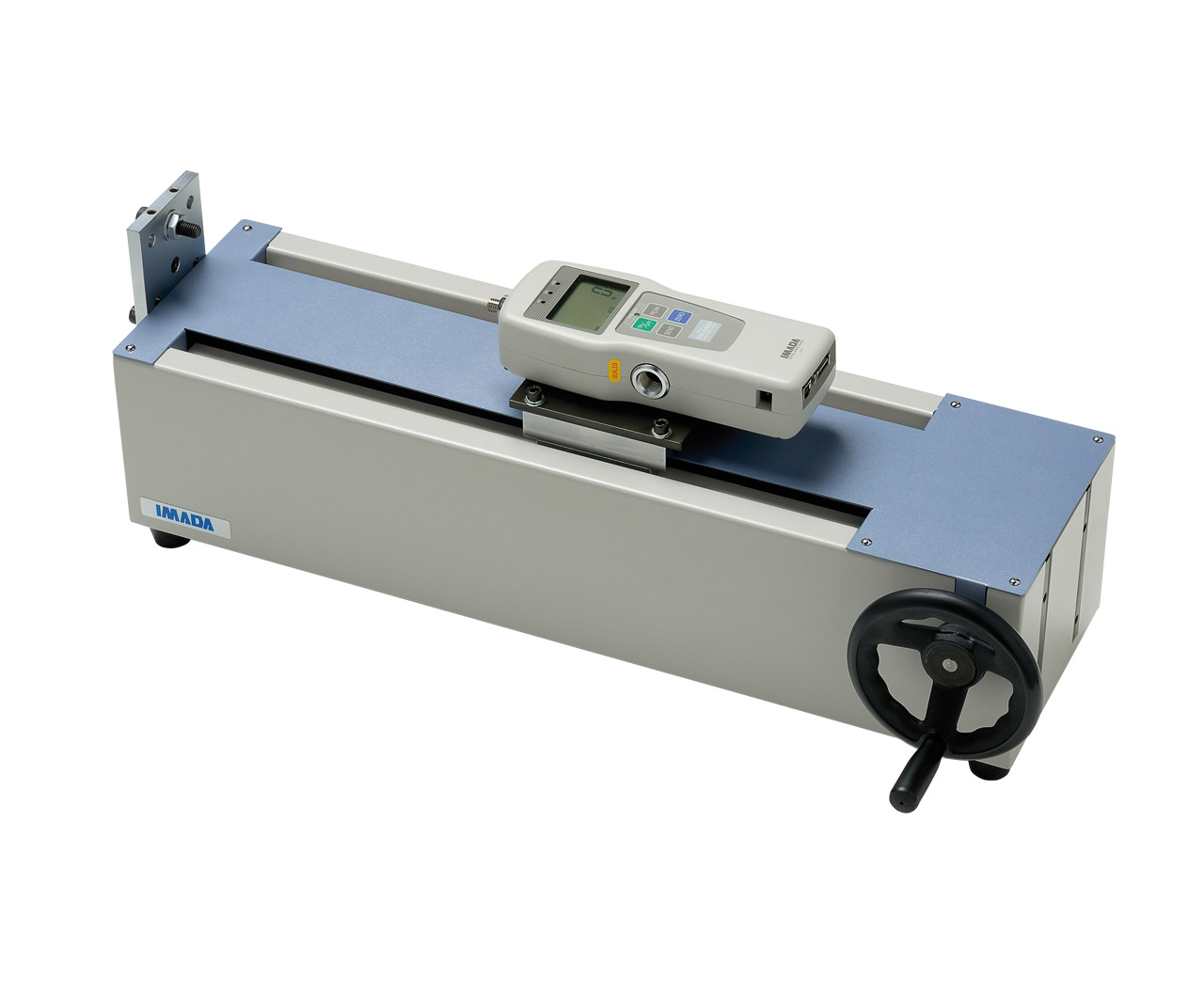

Horizontaler manueller Prüfstand mit Handrad zum Messen von Druck- und Zugkräften

Robuste Ausführung für hohe Beanspruchung

Prüfstand ist mit Wegmesssystem erhältlich

Besonderheiten


horizontaler, manueller Prüfstand mit Handrad für Zug- und Druckkraftmessungen

Max. Belastung 3000 N

das Handrad erzeugt eine weitgehend konstante Vorschubgeschwindigkeit für Wiederholmessungen

der Kraftmesser verweilt in der Position, in der das Handrad losgelassen wurde

Hub: einstellbar max. 365 mm

Vorschub des Handrades: 1 Umdrehung = 0.6 mm Vorschub

Prüfstand SH-3000N ist für folgende Kraftmesser bis 3000 N geeignet:
– mechanisch – Typ PS, FB und PSH
– elektronisch – Typ DST, DSV, ZTS und ZTA
– elektronisch – Typ FGP und FGJN mit Adapterplatte MP-S

Standardmerkmale


zum Lieferumfang des Prüfstandes gehören Befestigungsschrauben für den Kraftmesser

Kraftmesser gehört nicht zum Lieferumfang

Lieferbare Typen

TypBelastungBeschreibung
SH-3000N3000 NStandardausführung
SH-3000N-S3000 Nmit Wegmesssystem
Technische Daten

Belastung:max. 3000 N
Verfahrweg:365 mm (Standard)
Hub mit Kraftmesser ZTS/ZTA:max. 320 mm (Standard)
Vorschub pro Umdrehung:0.6 mm
Höhenverstellung des Messtisches:max. 30 mm
Abmessungen:696.5 x 285 x 225 (LxBxH)
Gewicht, netto (brutto):22 kg (26 kg)

Technische Änderungen vorbehalten!

Zubehör (optional)

  1. Einspannvorrichtungen

    Auswahl an Klemmen für Kraftmesser und PrüfständeJe nach Anwendungsfall haben wir zusätzliche Einspannvorrichtungen und Klemmen für den Prüfstand SH-3000N im Programm.

    Weitere Infos unter Klemmen und Prüfvorrichtungen


Zusatzausstattung

  1. Code S - Wegmesssystem

    Längenmesser Code SZur exakten Bestimmung des Verstellweges kann der Prüfstand SH-3000N mit einem digitalen Messsystem ausgestattet werde:
    – Anzeige in mm oder Inch
    – Nullstelltaste
    – Digimatic Schnittstelle
    Technische Daten:
    Auflösung: 0.01 mm
    Genauigkeit: 0.1% des Messwertes
    max. Messweg: 300 mm
    Bestellnummer: Code S


Technische Zeichnung

Technische Zeichnung für den Prüfstand SH-3000N zum Download.
Lieferumfang

Prüfstand SH-3000N ohne Kraftmesser, Befestigungsschrauben, Bedienungsanleitung nur in Englisch
