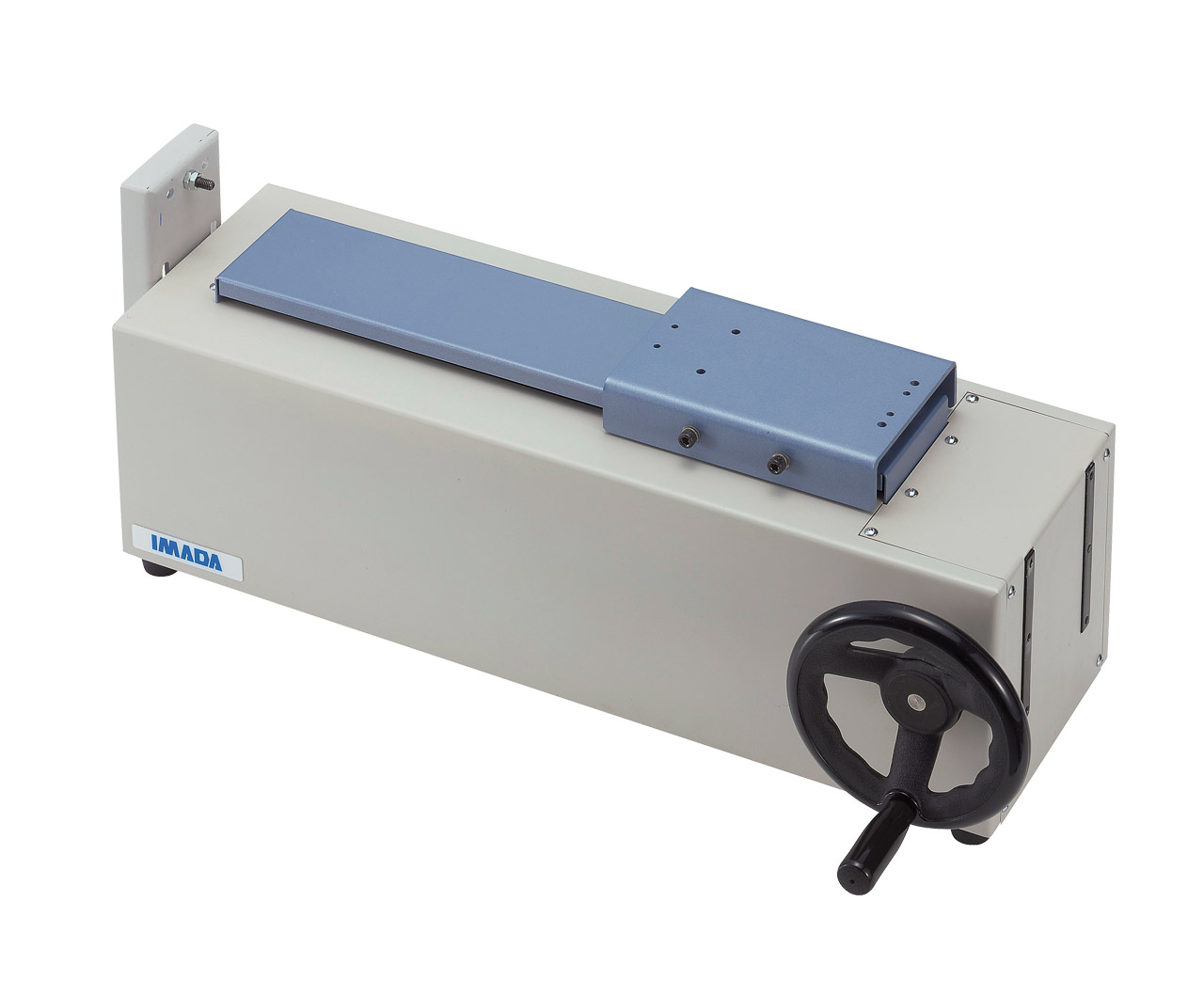

Prüfstand SH-1000N

max. Belastung 1000 N

Horizontaler manueller Prüfstand mit Handrad zum Messen von Druck- und Zugkräften

Robuste Ausführung für hohe Beanspruchung

Prüfstand ist mit verlängertem Hub und Wegmesssystem erhältlich

Seite drucken

Besonderheiten

horizontaler, manueller Prüfstand mit Handrad für Zug- und Druckkraftmessungen

Max. Belastung 1000 N

das Handrad erzeugt eine weitgehend konstante Vorschubgeschwindigkeit für Wiederholmessungen

der Kraftmesser verweilt in der Position, in der das Handrad losgelassen wurde

Verfahrweg 280 mm

Vorschub des Handrades: 1 Umdrehung = 1.2 mm Vorschub

Der Prüfstand SH-1000N ist für folgende Kraftmesser bis 1000 N geeignet:
– mechanisch – Typ PS und FB
– elektronisch – Typ DST, DSV, ZTS und ZTA
– elektronisch – Typ FGP und FGJN mit Adapterplatte MP-S

Standardmerkmale

zum Lieferumfang des Prüfstandes gehören Befestigungsschrauben für den Kraftmesser

Kraftmesser gehört nicht zum Lieferumfang

Lieferbare Typen

Typ	Belastung	Beschreibung
SH-1000N	1000 N	Standardausführung
SH-1000N-S	1000 N	mit Wegmesssystem

Technische Daten

Belastung:	max. 1000 N
Verfahrweg:	280 mm (Standard)
Hub mit Kraftmesser ZTS/ZTA:	max. 250 mm (Standard)
Vorschub pro Umdrehung:	1.2 mm
Höhenverstellung des Messtisches:	max. 24 mm
Abmessungen:	560.5 x 265 x 219.5 mm (LxBxH)
Gewicht, netto (brutto):	ca. 15 kg (18 kg)

Technische Änderungen vorbehalten!

Zubehör (optional)

Einspannvorrichtungen
Je nach Anwendungsfall haben wir zusätzliche Einspannvorrichtungen und Klemmen für den Prüfstand SH-1000N im Programm.
Weitere Infos unter Klemmen und Prüfvorrichtungen

Zusatzausstattung

Code S - Wegmesssystem
Zur exakten Bestimmung des Verstellweges kann der Prüfstand SH-1000N mit einem digitalen Messsystem ausgestattet werde:
– Anzeige in mm oder Inch
– Nullstelltaste
– Digimatic Schnittstelle
Technische Daten:
Auflösung: 0.01 mm
Genauigkeit: 0.1% des Messwertes
max. Messweg: 300 mm
Bestellnummer: Code S
