Dickenmesser HSTGB

Messbereich 0 - 12 mm, erweiterbar
Auflösung 0.0001 mm

Dickenmesser zur Bestimmung der Materialstärke von Filmen und Folien. Die Geräte entsprechen den bekannten DIN und ISO Vorschriften, die zum Messen der Dicke von Filmen und Folien angewendet werden.

Dickenmessung gemäß internationalen Standards DIN und ISO

CE mark
Categories: ,
Seite drucken Seite drucken

Besonderheiten


Dickenmesser HSTGB mit Messtisch aus Granit (Ø 200 mm x 40 mm) in Laborqualität

Säulenführung aus Edelstahl (Ø 30 mm)

Stabiler Ausleger

stabile Konstruktion

Dickenmesser HSTGB für Messungen in Anlehnung an verschiedenen Nomen

je nach Anwendungsgebiet und Prüfnorm stehen unterschiedliche Messfühler und Zusatzgewichte zur Verfügung; auf Anfrage können verschiedene Prüfnormen kombiniert werden

der Standardmessbereich beträgt 0 – 12 mm; Durch Verwendung eines Endmaßes, sowie der Presetfunktion kann der Messbereich verändert werden. (z. B. 10 mm Endmaß für die Messung von 10 – 22 mm Materialdicke

die Auflösung beträgt 0.0001 mm

der Fühler wird mit einer Abhebevorrichtung nach oben bewegt

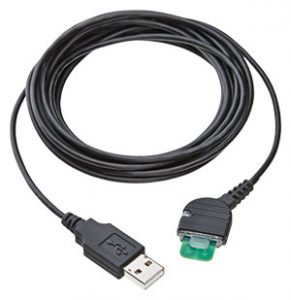

der Dickenmesser HSTGB ist mit einer USB Schnittstelle ausgestattet.

Messtiefe ca. 85 mm (Stempelmitte)

Standardmerkmale


Dickenmesser HSTGB mit LCD Anzeige – umschaltbare Maßeinheiten mm / Inch

das Gerät ist einfach zu Bedienen

Herstellerkalibrierprotokoll und DAkkS Prüfprotokoll optional

Lieferbare Typen

TypNormAnwendungFühler
Ø mm		Gewicht
g
Messdruck
kPa
HSTGB-2DIN ISO 4593Filme und FolienR40.010…50–

Es ist möglich kundenspezifische Ausführungen zu liefern, die mehrere Prüfnormen in einem Gerät abdecken. Bitte informieren Sie uns, mit welchen Normen Sie arbeiten und welche Druckkräfte und Fühlergrößen dabei benötigt werden. Wir übermitteln Ihnen gerne unsere Problemlösung.
Der Dickenmesser ist auch als Ausführung HSTGA mit niedriger Auflösung und als Ausführung HSTGC mit stabilerem Ausleger erhältlich.

Technische Daten

Messbereich:0 – 12 mm, Option 10 – 22 mm
Auflösung:3 Auflösungen einstellbar
Ziffernschrittwert: 10 µm – Fehlergrenze 10 µm
Ziffernschrittwert: 1 µm – Fehlergrenze 3 µm
Ziffernschrittwert: 0.1 µm – Fehlergrenze 1.8 µm
Messtiefe:ca. 85 mm (Stempelmitte)
Anzeige:LCD
Maßeinheiten:mm oder Inch (umschaltbar)
Prüffläche und Flächendruck:in Anlehnung an internationale DIN und ISO Normen
Datenausgang:USB
Abmessungen:200 x 244 mm (ØxH)
Gewicht, netto (brutto):ca. 6 kg

Technische Änderungen vorbehalten!

Zusatzausstattung

Werk-KalWerkskalibrierschein: Überprüfung von Durchmesser des Messeinsatzes, Druck in kPa und Messweg nach der jeweiligen Norm
DKD-Cal Kalibrierbericht eines DAkkS zugelassenen Prüflabors für die digitale Messuhr (mm-Werte werden gemessen und geprüft)

Zubehör optional

  1. Parallelendmaß

    Parallelendmaß 10 mm für Dickenmesser HSTGParallelendmaß 10.0 mm, Keramik.
    Bestellnummer: 35050H


Software (optional)

  1. Software HilMeasure

    Software für Dickenmesser HilmeasureSoftware zur Datenübertragung, Anzeige und statistischen Auswertung auf einen PC

    • mehrsprachige Software: deutsch, englisch, spanisch, französisch, niederländisch, italienisch, polnisch, tschechisch, japanisch, koreanisch, chinesisch
      Bestellnummer: SW-60

Technische Zeichnung

Technische Zeichnung für die Dickenmesser HSTGB zum Download:
Technische Zeichnung (PDF)
Lieferumfang

Dickenmesser HSTGB in Versandpackung, Gewicht und Messeinsatz (je nach Ausführung), Abhebevorrichtung, Bedienungsanleitung in Deutsch oder Englisch.

Bedienungsanleitung

Bedienungsanleitung für den Dickenmesser HSTGB zum Download:
Bedienungsanleitung (PDF)

Download the instruction manual for thickness gauge HSTGB:
Instruction Manual (PDF)
