Textilhärteprüfer HP-5

Textilhärteprüfer zur Ermittlung der Wickelhärte von locker gewickelten Spulen aus Chemiefasern und dicht gewickelten Spulen aus Naturfasern

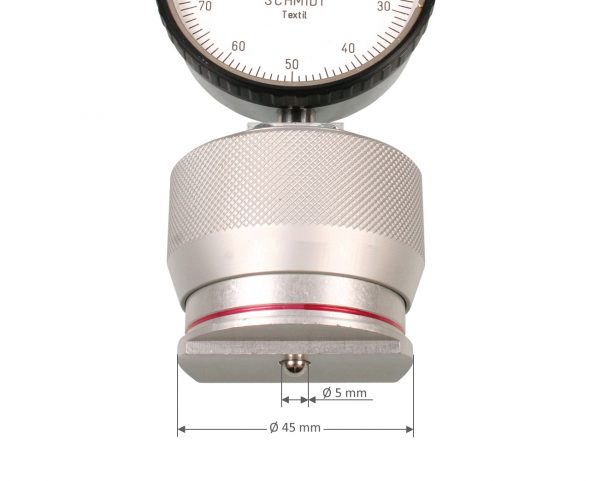

Eindringkörper - Kugeldurchmesser 5 mm
die Messkraft entspricht den Vorschriften nach Shore A
Härteprüfgerät mit gekrümmter Auflagefläche für Spulen mit einem Durchmesser bis 400 mm
Besonderheiten
Standardmerkmale
Lieferbare Typen
Typ | Kugel Ø | Anwendungen | |
HP-5 | 5 mm | für locker gewickelte Spulen aus Chemiefasern und dicht gewickelte Spulen aus Naturfasern | |
Alternativen | |||
HP-2.5 | 2.5 mm | für dicht gewickelte Spulen aus Chemiefasern, feinen Filamenten usw. | mehr |
HP-10 | 10 mm | für sehr locker gewickelte Spulen mit dicken Garnen wie z. B. Teppichgarne | mehr |
Eindringkörper: | Kugel Ø 5 mm |
Einsatzgebiet: | für locker gewickelte Spulen aus Chemiefasern und dicht gewickelte Spulen aus Naturfasern |
Eindringweg*: | 0 – 2.5 mm |
Anpresskraft**: | ca. 12.5 N |
Messfederkraft*: | 0.55 – 8.065 N |
Anzeigebereich: | 0 – 100 Härtegrade |
Skalendurchmesser: | 54 mm |
Auflageradius: | 55 mm |
Gewicht, netto (brutto): | ca. 300 g (500 g) |
Abmessungen: | 50 x 58 x 110 mm (LxBxH) |
Technische Änderungen vorbehalten!
* entspricht den Vorschriften nach Shore A
** Anpresskraft bei heruntergedrücktem Außenring (rote Markierung)
Allgemeines:
Unter Textilhärte wird der Widerstand gegen das Eindringen eines Körpers bestimmter Form unter definierter Druckkraft verstanden. Die Härteskala umfasst einen Bereich von 0 – 100, wobei 0 der kleinsten und 100 der größten Härte entspricht. Dieses Prinzip entspricht der Shore-Härteprüfung.
Bitte beachten Sie:
Es gibt keine internationalen Prüfnormen zur Überprüfung und Kalibrierung der Textilhärteprüfer, weshalb wir eine eigene Prüfvorschrift entwickelt haben.
- Code M - Schleppzeiger
zur Anzeige des letzten oder höchsten Messwertes
Bestellcode HP-5-M - PSHP - Prüfstand
Typ PSHP für Serienprüfungen
– einfache Hebelbedienung mit Rückstellfeder
– Höhenverstellbar von 0 – 200 mm
– Hubweg des Bedienhebels 40 mm
– Abmessungen 162 x 100 x 320 mm (LxBxH)
– Gewicht netto: ca. 2,3 kg
Auflageplatte und Prismen optional,
weitere Informationen anfordern - HP-PT - Prüfblock
Mit dem Prüfblock kann geprüft werden, ob das Gerät bei einem definierten Eindringweg exakt eine 360 ° Umdrehung des Zeigers macht.
Prüfung:
Das Gerät auf den Prüfblock stellen und bis zum Anschlag herunterdrücken. Der Zeiger muss eine volle Umdrehung von Null nach Null ausführen. Ist die Prüfung positiv, kann davon ausgegangen werden, dass der Härteprüfer alle anderen Werte richtig anzeigt.für Härteprüfer mit gekrümmter Auflagefläche
Bestellnummer: HP-PT ab Serien-Nummer 310-5801
- HP-P - Prüfblock
Mit dem Prüfblock kann geprüft werden, ob das Gerät bei einem definierten Eindringweg exakt eine 360 ° Umdrehung des Zeigers macht.
Prüfung:
Das Gerät auf den Prüfblock stellen und bis zum Anschlag herunterdrücken. Der Zeiger muss eine volle Umdrehung von Null nach Null ausführen. Ist die Prüfung positiv, kann davon ausgegangen werden, dass der Härteprüfer alle anderen Werte richtig anzeigt.für Härteprüfer mit gekrümmter Auflagefläche
Bestellnummer: HP-P bis Serien-Nummer 310-5800
