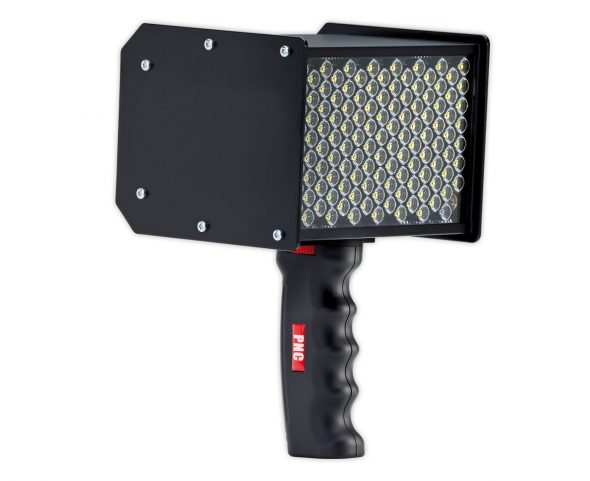

Stroboskop QLED

Messbereich 30 - 300000 Blitze pro Minute (FPM)

LED-Handstroboskop zur berührungslosen Bestimmung von Drehzahlen, zur Beobachtung bewegter Teile und Ermittlung von Schwingungsfrequenzen von Systemen im laufenden Betrieb

Industrie Stroboskop für Batteriebetrieb mit LCD Anzeige

Stroboskop mit fest eingebautem langlebigem LED Lichtkörper

CE mark
Categories: ,
Seite drucken Seite drucken

Besonderheiten


Starke Lichtausbeute: 1750 Lux (Stroboskop QLED-40) oder 6500 Lux (Stroboskop QLED-118) bei 1°/300 mm

2 Betriebsarten:
Standard: Frequenz, Helligkeit, Phasenverschiebung
Profi: zusätzlich z. B. Zeitlupe, Bildfrequenz, Impulsteiler und Speichern

Auto-Sync Laser Funktion: Einstellen der Synchronisierungsfrequenz mithilfe eines Lasers ohne manuelle Einstellung oder externe Sensorsignale (nur Stroboskop QLED-118)

Intern oder extern triggerbar: für Phasenverschiebung und Zusatzfunktionen

Einstellbare Helligkeit bzw. Schärfe der Lichtquelle

Einstellbare Einheiten: FPM, Hz, rpm

LCD Display

Auflösung in Abhängigkeit der Blitzzahl 0.1, 1 oder 10 FPM

Gewindeeinsätze für Handgriffe oder stationären Einsatz

Standardmerkmale


für Umdrehungen bis max. 300000 min-1 (rpm, FPM)

neueste LED-Technologie mit 40 oder 118 LED`s je nach Typ

maximaler Messabstand zum Objekt: 1 m bei Typ QLED-40 oder 3 m bei QLED-118

einfache Handhabung mit einer Vielzahl an Funktionen

robustes Aluminiumgehäuse für den industriellen Einsatz

Speicherung von 5 Blitzfrequenzen zum schnellen Aufrufen

Schutzart IP 30

Spannungsversorgung: Li-Ion Akkus

AC Netzteil zum Laden

Lieferbare Typen

TypMessbereichLichtstärke
QLED-4030 – 300000 FPMca. 1750 Lux bei 1°/300 mm
QLED-11830 – 300000 FPMca. 6500 Lux bei 1°/300 mm
Technische Daten

QLED-40QLED-118
Anzahl der LED`s:40118
Frequenzbereich:30 – 300000 FPM (Blitz/min)30 – 300000 FPM (Blitz/min)
Anzeige:LCD, mehrzeiligLCD, mehrzeilig
Genauigkeit:±0.02 %, (±1 digit/±0.025 µs)±0.02 %, (±1 digit/±0.025 µs)
Auflösung:±0.1 (30 – 999.9 FPM)
±1 (1000 – 9999 FPM)
±10 (10000 – 300000 FPM)		±0.1 (30 – 999.9 FPM)
±1 (1000 – 9999 FPM)
±10 (10000 – 300000 FPM)
Externer Triggereingang:3 – 30 V/max. 5 mA,
DIN 41524 5-Pin Standardstecker		3 – 30 V/max. 5 mA,
DIN 41524 5-Pin Standardstecker
Blitzdauer:einstellbareinstellbar
Lichtstärke:ca. 1750 Lux bei 1°/300 mmca. 6500 Lux bei 1°/300 mm
Lichtfarbe:ca. 5000 – 8000 Kca. 5000 – 8000 K
Spannungsversorgung:Li-Ion Akku integriertLi-Ion Akku integriert
Betriebsdauer:ca. 7 h bei 0.5° (~875 Lux)
ca. 4 h bei 1.14° (~2000 Lux)		ca. 2.3 h bei 0.5° (~4000 Lux)
ca. 5 h bei 0.25° (~2000 Lux)
Temperaturbereich:0 – 40 °C0 – 40 °C
Gehäusematerial:AluminiumAluminium
Abmessungen:150 x 130 x 112 mm (LxBxH)150 x 130 x 112 mm (LxBxH)
Gewicht netto:ca. 1050 gca. 1150 g

Technische Änderungen vorbehalten!

Standardzubehör

  1. Kalibrierzertifikat

    Im Lieferumfang ist ein kostenloses Hersteller-Kalibrierzertifikat enthalten.


Kalibrierbericht

Kalibrierzeugnis-Calibration Certificate Hans Schmidt GmbHKalibrierzeugnis
Auf Wunsch ist ein kostenpflichtiger Kalibrierbericht lieferbar.



Kalibrierzeugnis (PDF)
Lieferumfang

Stroboskop QLED-40 oder QLED-118 im Etui, Netzteil mit 4 Adaptern (EU, GB, USA, AUS), Triggerstecker, Griff, Kalibrierzertifikat und Bedienungsanleitung

Bedienungsanleitung

Bedienungsanleitung für das Stroboskop QLED zum Download:
Bedienungsanleitung (PDF)

Download the instruction manual for stroboscope QLED:
Instruction Manual (PDF)
