Textilhärteprüfer HP-2.5

Textilhärteprüfer zur Ermittlung der Wickelhärte von dicht gewickelte Spulen aus Chemiefasern, feinen Filamenten usw.

Eindringkörper - Kugeldurchmesser 2.5 mm
die Messkraft entspricht den Vorschriften nach Shore A

Härteprüfgerät mit gekrümmter Auflagefläche für Spulen mit einem Durchmesser bis 400 mm

Besonderheiten


Erzeugung einer konstanten Anpresskraft durch federnd gelagerten Außenring zur Minimierung von Messfehlern, verursacht durch verschiedene Bediener

keine Beschädigung der Spulen durch kugelförmigen Eindringkörper

Auflagefläche gekrümmt für kleine Garnspulen, Auflagefläche Radius 55 mm

Textilhärteprüfer HP-2.5 mit variabel einstellbaren Grenzwertmarkierungen (Min, Max) zur Hervorhebung des Arbeitsbereiches bzw. Toleranzbereiches

für Spulen mit Durchmesser größer 400 mm sollte der Textilhärteprüfer HP-2.5-F mit flacher Auflagefläche benutzt werden z.B. für Kettbäume

Kalibrierzeugnis mit Kalibrierschein optional

Standardmerkmale


hohe Wiederholgenauigkeit

einfache Handhabung

Anzeigebereich 0 – 100 Härtegrade

Werksbescheinigung 2.1 nach EN 10204 kostenlos

Lieferbare Typen

TypKugel ØAnwendungen
HP-2.52.5 mmfür dicht gewickelte Spulen aus Chemiefasern, feinen Filamenten usw.
 Alternativen
HP-55 mmfür locker gewickelte Spulen aus Chemiefasern und dicht gewickelte Spulen aus Naturfasernmehr
HP-1010 mmfür sehr locker gewickelte Spulen mit dicken Garnen wie z. B. Teppichgarnemehr
Technische Daten

Eindringkörper:Kugel Ø 2.5 mm
Einsatzgebiet:für dicht gewickelte Spulen aus Chemiefasern, feinen Filamenten usw.
Eindringweg*:0 – 2.5 mm
Anpresskraft**:ca. 12.5 N
Messfederkraft*:0.55 – 8.065 N
Anzeigebereich:0 – 100 Härtegrade
Skalendurchmesser:54 mm
Auflageradius:55 mm
Gewicht, netto (brutto):ca. 300 g (500 g)
Abmessungen:50 x 58 x 110 mm (LxBxH)

Technische Änderungen vorbehalten!

* entspricht den Vorschriften nach Shore A
** Anpresskraft bei heruntergedrücktem Außenring (rote Markierung)

Handhabung

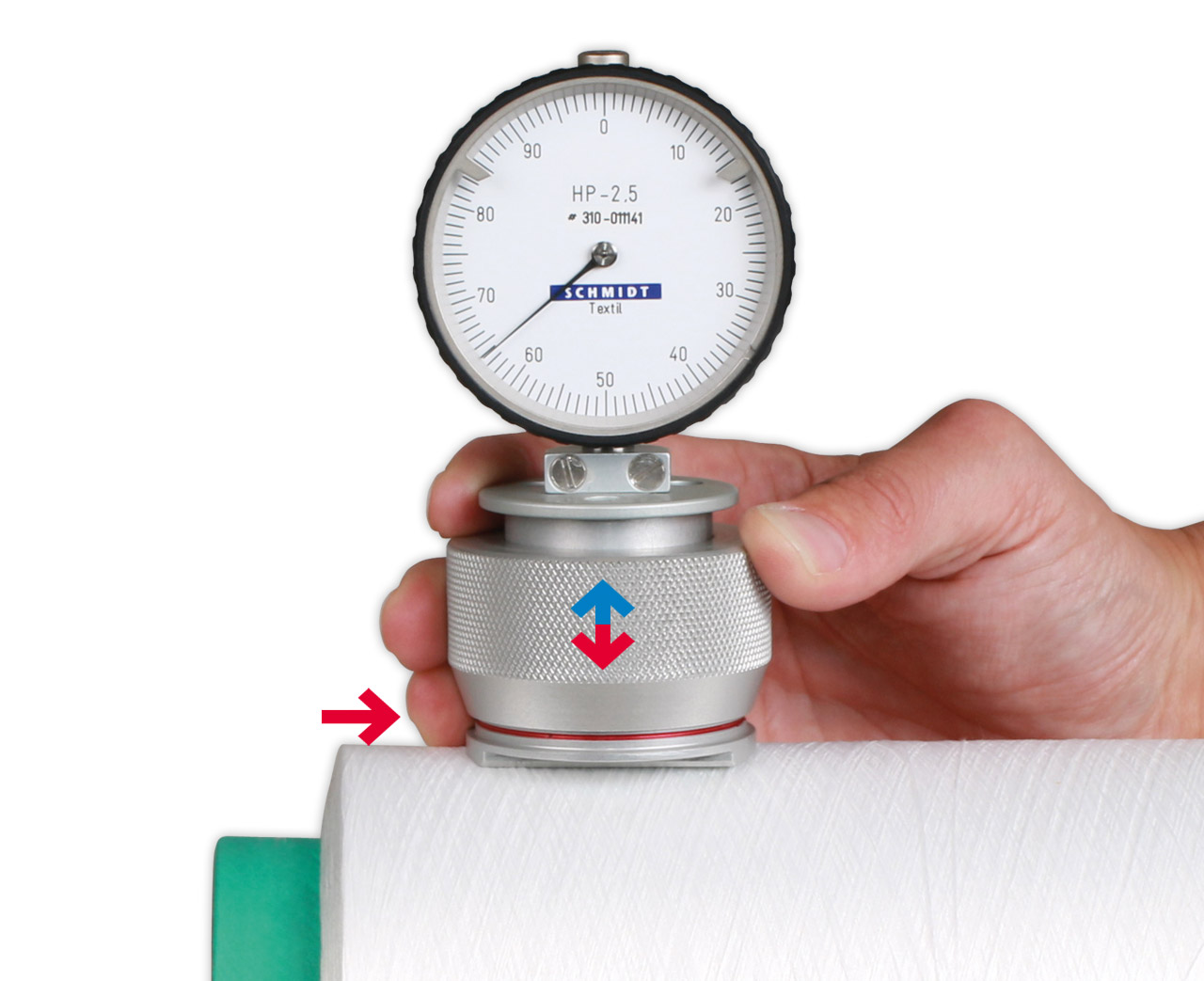

Zur Messung wird der federnd gelagerte Gehäuseaußenring so weit nach unten gedrückt, bis der Rand des Ringes mit einer farbigen Markierung am Gehäuse übereinstimmt. Somit wird stets ein gleichmäßiger Anpressdruck auf die Oberfläche des Prüfgutes erzeugt und Fehlmessungen werden vermieden.

Allgemeines:
Unter Textilhärte wird der Widerstand gegen das Eindringen eines Körpers bestimmter Form unter definierter Druckkraft verstanden. Die Härteskala umfasst einen Bereich von 0 – 100, wobei 0 der kleinsten und 100 der größten Härte entspricht. Dieses Prinzip entspricht der Shore-Härteprüfung.

Handhabung Härteprüfer

Bitte beachten Sie:
Es gibt keine internationalen Prüfnormen zur Überprüfung und Kalibrierung der Textilhärteprüfer, weshalb wir eine eigene Prüfvorschrift entwickelt haben.

Zusatzausstattung und Zubehör

  1. Code M - Schleppzeiger

    Schleppzeiger bei einem Härteprüferzur Anzeige des letzten oder höchsten Messwertes
    Bestellcode HP-2.5-M


  2. PSHP - Prüfstand

    Prüfstand PHPS für Härteprüfer

    Typ PSHP für Serienprüfungen
    – einfache Hebelbedienung mit Rückstellfeder
    – Höhenverstellbar von 0 – 200 mm
    – Hubweg des Bedienhebels 40 mm
    – Abmessungen 162 x 100 x 320 mm (LxBxH)
    – Gewicht netto: ca. 2,3 kg
    Auflageplatte und Prismen optional,
    weitere Informationen anfordern


  3. HP-PT - Prüfblock

    Prüfblock HP-PT für Härteprüfer mit gekrümmter Auflagefläche

    Mit dem Prüfblock kann geprüft werden, ob das Gerät bei einem definierten Eindringweg exakt eine 360 ° Umdrehung des Zeigers macht.
    Prüfung:
    Das Gerät auf den Prüfblock stellen und bis zum Anschlag herunterdrücken. Der Zeiger muss eine volle Umdrehung von Null nach Null ausführen. Ist die Prüfung positiv, kann davon ausgegangen werden, dass der Härteprüfer alle anderen Werte richtig anzeigt.

    für Härteprüfer mit gekrümmter Auflagefläche
    Bestellnummer: HP-PT ab Serien-Nummer 310-5801


  4. HP-P - Prüfblock

    Prüfblock HP-PT für Härteprüfer mit gekrümmter Auflagefläche

    Mit dem Prüfblock kann geprüft werden, ob das Gerät bei einem definierten Eindringweg exakt eine 360 ° Umdrehung des Zeigers macht.
    Prüfung:
    Das Gerät auf den Prüfblock stellen und bis zum Anschlag herunterdrücken. Der Zeiger muss eine volle Umdrehung von Null nach Null ausführen. Ist die Prüfung positiv, kann davon ausgegangen werden, dass der Härteprüfer alle anderen Werte richtig anzeigt.

    für Härteprüfer mit gekrümmter Auflagefläche
    Bestellnummer: HP-P bis Serien-Nummer 310-5800


  5. Kalibrierzeugnis

    Kalibrierbericht für HärteprüferAuf Wunsch ist ein kostenpflichtiges Kalibrierzeugnis mit Kalibrierbericht erhältlich.


Technische Zeichnung

Technische Zeichnung für den Textilhärteprüfer HP-2.5 zum Download:
Lieferumfang

Lieferumfang Textilhärteprüfer HP-2.5Textilhärteprüfer HP-2.5 im Etui, Werksbescheinigung 2.1, 1 Bedienungsanleitung deutsch oder englisch (bei Bestellung angeben)

Bedienungsanleitung

Bedienungsanleitung für den Textilhärteprüfer HP-2.5 zum Download:

Download the instruction manual for yarn package hardness tester HP-2.5:
