Kraftmesser ZTA-DPU

12 Messbereiche lieferbar
von 0 - 2 N bis 0 - 20 kN

Elektronischer Kraftmesser zur Ermittlung von Druck- und Zugkräften, einsetzbar für zahlreiche Anwendungen in sehr vielen Industriezweigen, die eine schnelle Messfrequenz benötigen

Spitzengerät mit Schnittstellen (RS-232, USB und analog) und Messwertspeicher. Dieses Kraftmessgerät verfügt über eine schnelle Messfrequenz zur exakten Erfassung von Spitzenwerten (Peak)

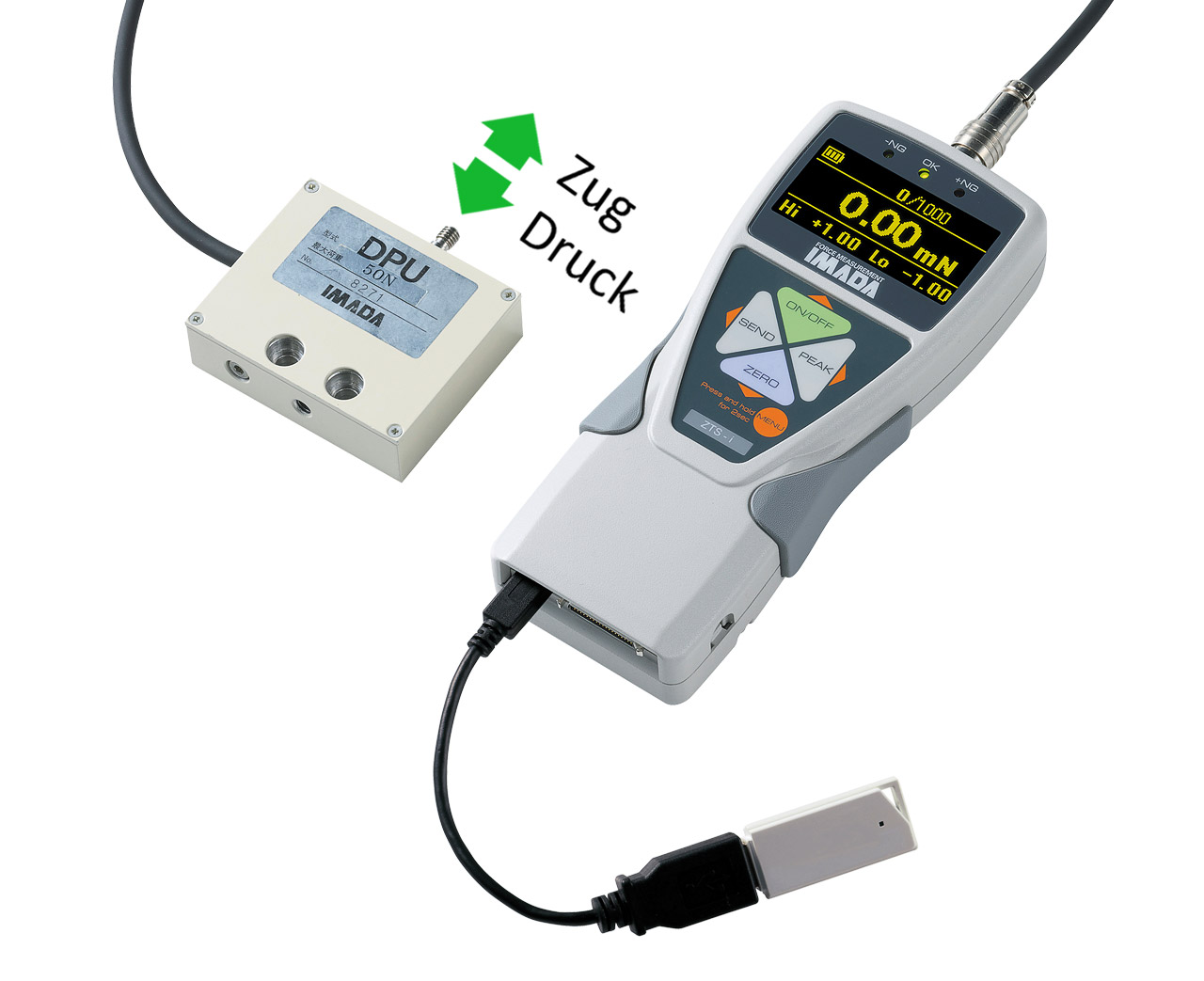

Kraftmesser mit separatem Messkopf

CE mark
Categories: , ,
Seite drucken Seite drucken

Besonderheiten


2 Betriebsarten:
Aktueller Wert – Anzeige der momentanen Zug- oder Druckkraft
Spitzenwert (Peak) – zum Erfassen von Kraftspitzen während eines Prüfvorganges

Kraftmesser ZTA-DPU mit extrem hoher Messfrequenz 2000 mal/s zur exakten Erfassung von Spitzenwerten

Anzeige Aktualisierung 16 mal/s

leicht ablesbares Display (OLED)

die Kopf- und Fußzeile der Anzeige kann kundenseitig angepasst, bzw. ein- und ausgeschaltet werden.

programmierbare Grenzwerte für Gut-/Schlecht-Prüfungen :
farbige LED Anzeige: Unterschreitung (-NG) – Gut (OK) – Überschreitung (+NG)
Open Collector – Relais Ausgang

Messwertspeicher für 1000 Messungen zum Abrufen:
– im Display
– zur Datenübertragung an PC
– Ausdruck auf Drucker mit Statistikreport

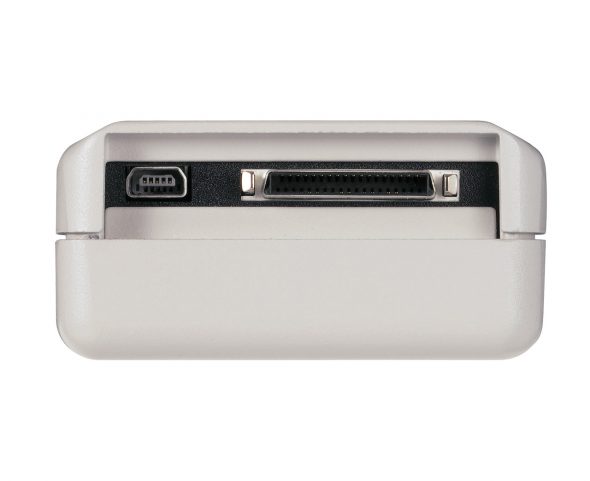

Ausgangssignal:
– USB
– RS-232 zum Anschluss an einen PC
– analog ±2 V DC

umschaltbare Anzeige für kopfstehenden Betrieb, z. B. für Montage auf vertikalem Prüfstand

»Zero Set« Nullpunkteinstellung für Taraausgleich und Lageausgleich in jeder Messposition

Ausgangssignal zur Überlastabschaltung von Prüfständern der Modellreihe MX, MX2 und EMX

Kraftmesser ZTA-DPU mit umschaltbaren Krafteinheiten N, kgf (gf) und lbf (ozf)

umschaltbare Sprache (deutsch, englisch, italienisch, französisch, spanisch, chinesisch, japanisch, koreanisch)

kostenloses Hersteller Prüfprotokoll (Kalibrierreport)

Besonderheiten gegenüber dem Standardmodell ZTS-DPU

in Kombination mit einem Prüfstand mit Linearglasmaßstab können mit dem Kraftmesser ZTA-DPU Kraft-Weg Messungen durchgeführt werden.

Messwerte können vom internen Speicher auf einen USB Stick (nicht im Lieferumfang enthalten) übertragen oder direkt darauf gespeichert weden (Messfrequenz 100 mal/s).

2 Komperatorwerte; es können 2 Werte festgelegt werden, ab denen der aktuelle Messwert zur Datenaufzeichnung an ein externes Gerät (z. B. PC, Drucker) gesendet wird.

Anzeige von zwei Peak-Werten je Messung

Standardmerkmale


Kraftmesser ZTA-DPU für exaktes Messen mit einer Genauigkeit von ±0.2 % Full Scale

Überlastschutz ca. 200 % des Messbereiches

einsetzbar als Handgerät oder zum stationären Einsatz auf Prüfständen
(Befestigungsgewinde in der Rückseite)

ergonomisches, robustes Aluminiumdruckguss Gehäuse

gummierte Grifffläche für sicheren Halt

Akku- (NiMH) und /oder Netzbetrieb möglich

zum Lieferumfang gehört eine Vielzahl von Messeinsätzen

Lieferbare Typen

TypMessbereich
in N		AuflösungMessbereich
in gf; kgf		Messbereich
in ozf; lbf		Messschaft
ZTA-2-DPU0 – 2.000 N0.001 N0 – 200.0 gf0 – 7.00 ozfM6
ZTA-5-DPU0 – 5.000 N0.001 N0 – 500.0 gf0 – 18.00 ozfM6
ZTA-20-DPU0 – 20.00 N0.01 N0 – 2.000 kgf0 – 4.400 lbfM6
ZTA-50-DPU0 – 50.00 N0.01 N0 – 5.000 kgf0 – 11.00 lbfM6
ZTA-100-DPU0 – 100.0 N0.1 N0 – 10.00 kgf0 – 22.00 lbfM6
ZTA-200-DPU0 – 200.0 N0.1 N0 – 20.00 kgf0 – 44.00 lbfM6
ZTA-500-DPU0 – 500.0 N0.1 N0 – 50.00 kgf0 – 110.0 lbfM6
ZTA-1000-DPU0 – 1000 N1 N0 – 100.0 kgf0 – 220.0 lbfM10
ZTA-2000-DPU0 – 2000 N1 N0 – 200.0 kgf0 – 440.0 lbfM10
ZTA-5000-DPU0 – 5000 N1 N0 – 500.0 kgf0 – 1100.0 lbfM10
ZTA-10k-DPU*0 – 10 kN10 N0 – 1000.0 kgf0 – 2200.0 lbfM18 Innengewinde
ZTA-20k-DPU*0 – 20 kN10 N0 – 2000.0 kgf0 – 4400.0 lbfM18 Innengewinde

*Achtung:
Ab Messbereich 10 kN Lieferumfang ohne Zubehör. Der Kraftaufnehmer dieser Modelle hat kein Außengewinde, sondern ein Anschlussinnengewinde.

verschiedene Klemmen für Kraftmesser und PrüfständeJe nach Anwendungsfall haben wir zusätzliche Einspannvorrichtungen und Klemmen für den Kraftmesser ZTA-DPU im Programm.

Weitere Infos unter Klemmen und Prüfvorrichtungen

Prüfstände HV-500N und EMX-1000NUm gleichbleibende, identische Messbedingungen mit dem Kraftmesser ZTA-DPU zu gewährleisten haben wir eine Vielzahl an Prüfständen im Programm.

Weitere Infos unter Prüfstände

Technische Daten

Messprinzip:Bidirektionaler Kraftsensor mit Dehnmessstreifen
Genauigkeit:±0.2 % Full Scale (Messbereichsende) ±1 Digit
Krafteinheiten:N, kgf (gf), lbf (ozf) umschaltbar
Anzeige:OLED, 4-stellig
Messfrequenz:2000 mal/s
Überlastschutz:ca. 200 % Full Scale (Messbereichsende),
Symbol blinkt ab 110 % Full Scale (Messbereichsende)
Anzeigeintervall:16 mal/s
Messbolzen:Messbereich bis 500 N: M6 Außengewinde;
Messbereich 1000 N bis 5000 N: M10 Außengewinde
Messbereich ab 10 kN: M18 Innengewinde
Speicher:Interner Speicher von max. 1000 Messwerten
abrufbar Peak – Zug-/und Druckkraft
Grenzwerte:Programmierbare Max/Min Grenzwerte mit farbiger
LED Anzeige
Ausgangssignal der Grenzwerte:Open Collector: +NG, OK, -NG, OVL (kann zum Abschalten der Prüfständer der Modellreihe MX benutzt werden)
Ausgangssignal:RS-232 (8, 1, N, 19200),
analog ±2 V DC,
USB
Temperaturbereich:0 – 40 °C
Luftfeuchtigkeit:max. 20 – 80 % rel. Feuchte
Spannungsversorgung:aufladbare NiMh Akkus (ca. 6.5 h Dauerbetrieb,
ca. 2 h Ladezeit) und Netzgerät 100 – 240 V AC mit Adaptern (EU/USA)
Gehäusematerial:Aluminiumdruckguss
Gehäuseabmessungen:191 x 75 x 34 mm (LxBxH)
Abmessungen Kraftaufnehmer:siehe Technische Zeichnung
Gewicht, netto (brutto):ca. 490 g

Zusätzliche Funktionen gegenüber dem Standardgerät ZTS

Kraft-Weg-Messung:möglich in Kombination mit einem Prüfstand mit Linearglasmaßstab
Speicher: Messwerte können auf einen USB Stick übertragen oder direkt darauf gespeichert werden (Messfrequenz 100 mal/s)
Komperatorwerte: 2 Komperatorwerte; es können 2 Werte festgelegt werden, ab denen der aktuelle
Messwert zur Datenaufzeichnung an ein externes Gerät (z. B. PC, Drucker) gesendet wird

Technische Änderungen vorbehalten!

Standard Zubehör





  1. Force Logger

    Software Force Logger und USB KabelUSB-Kabel ca. 1,5 m lang, CD-ROM mit USB-Treiber und Software „Force Logger“ zum Datentransfer


  2. ADW-6010 - Steckernetzteil

    Netzteil ADW-6010Netzteil für 100 – 240 V AC
    Bestellnummer: ADW-6010


  3. Prüfprotokoll

    Hersteller PrüfprotokollIm Lieferumfang ist ein kostenloses Hersteller-Prüfprotokoll enthalten.

    Prüfprotokoll


Standardeinsätze bis 2 N bis 500 N

  1. A-1 und S-1 - Kleiner Haken

    kleiner HakenAluminium, M6, Messbereich bis 100 N
    Bestellnummer: A-1
    Stahl, M6, Messbereich von 100 N bis 500 N
    Bestellnummer: S-1


  2. A-2 und S-2 - Flachkopfeinsatz

    FlachkopfeinsatzAluminium, M6, Ø 13 mm, Messbereich bis 100 N
    Bestellnummer: A-2
    Stahl, M6, Ø 16 mm, Messbereich von 100 N bis 1000 N
    Bestellnummer: S-2


  3. A-3 und S-3 -Kegeleinsatz

    KegeleinsatzAluminium, M6, 85°, Messbereich bis 100 N
    Bestellnummer: A-3
    Stahl, M6, 85°, Messbereich von 100 N bis 1000 N
    Bestellnummer: S-3


  4. A-4 und S-4 - Klingeneinsatz

    KlingeneinsatzAluminium, M6, 85°, Messbereich bis 100 N
    Bestellnummer: A-4
    Stahl, M6, 85°, Messbereich von 100 N bis 1000 N
    Bestellnummer: S-4


  5. A-5 und S-5 - V-förmiger Einsatz

    V-förmiger EinsatzAluminium, M6, 90°, Messbereich bis 100 N
    Bestellnummer: A-5
    Stahl, M6, 90°, Messbereich von 100 N bis 1000 N
    Bestellnummer: S-5


  6. A-6 und S-6 - Verlängerung

    VerlängerungAluminium, M6, 80 mm, Messbereich bis 100 N
    Bestellnummer: A-6
    Stahl, M6, 100 mm, Messbereich von 100 N bis 1000 N
    Bestellnummer: S-6


  7. A-7 und S-7 - Großer Haken

    Aluminium, M6, Messbereich bis 100 N
    Bestellnummer: A-7
    Stahl, M6, Messbereich von 100 N bis 1000 N
    Bestellnummer: S-7


  8. A-8 und S-8 - Gabelhaken

    GabelhakenAluminium, M6, Messbereich bis 100 N
    Bestellnummer: A-8
    Stahl, M6, Messbereich 100 N bis 1000 N
    Bestellnummer: S-8


Standardeinsätze 1000 N bis 5000 N

  1. B-1 - Kleiner Haken

    kleiner HakenStahl, M10
    Bestellnummer: B-1


  2. B-2 - Flachkopfeinsatz

    FlachkopfeinsatzStahl, M10, Ø 23 mm
    Bestellnummer: B-2


  3. B-3 - Kegeleinsatz

    KegeleinsatzStahl, M10, 85°
    Bestellnummer: B-3


  4. B-4 - Klingeneinsatz

    KlingeneinsatzStahl, M10, 85°
    Bestellnummer: B-4


  5. B-5 - V-förmiger Einsatz

    V-förmiger EinsatzStahl, M10, 85°
    Bestellnummer: B-5


  6. B-6 - Verlängerung

    VerlängerungStahl, M10, 100 mm lang
    Bestellnummer: B-6


  7. B-7 - Haltegriffe

    HandgriffeStahl, M10
    Bestellnummer: B-7


  8. B-8 - Befestigungsschrauben

    Befestigungsschrauben4 Stück, Stahl, M10 x 1
    Bestellnummer: B-8


Zubehör (optional)

  1. SW-21 - Force Recorder Light

    Force Recorder Light

    Force Recorder Light Infos (PDF)

    Software zur Datenerfassung mittels USB-Schnittstelle
    – Kraft-Zeit-Diagramm
    – Einstellungen am Kraftmesser vornehmen
    – Datenspeicherung im CSV-Format
    Anforderungen: Microsoft Windows 8.1/10/11
    Bestellnummer: SW-21


  2. SW-22 - Force Recorder Standard

    Force Recorder Standard

    Force Recorder Standard Infos (PDF)

    Zusätzliche Funktion gegenüber Force Recorder Light:
    – Es können 5 Kurven in einem Diagramm angezeigt werden
    Anforderungen: Microsoft Windows 8.1/10/11
    Bestellnummer: SW-22


  3. SW-23 - Force Recorder Professional

    Force Recorder Professional

    Force Recorder Professional Infos (PDF)

    Zusätzliche Funktionen gegenüber Force Recorder Light:
    – Es können 5 Kurven in einem Diagramm angezeigt werden
    – Aufzeichnung von Kraft-Weg Diagrammen (Nur in Verbindung mit einem Prüfstand mit
    Linearglasmasstab möglich)
    Anforderungen: Microsoft Windows 8.1/10/11
    Bestellnummer: SW-23


  4. SW-26 - Force Recorder Plus

    Software Force Recorder Plus

    Force Recorder Plus Infos (PDF)

    Software zur Datenerfassung mittels USB-Schnittstelle:
    – Es können 10 Kurven in einem Diagramm angezeigt werden.
    – Datenerfassung von 4 Kraftmessern gleichzeitig
    – Einstellungen an den Kraftmessern vornehmen
    – Datenspeicherung im CSV-Format
    Anforderungen: Microsoft Windows 8.1/10/11
    Bestellnummer: SW-26


  5. SW-13 - Force Logger Plus

    Force Logger Plus

    Force Logger Plus Infos (PDF)

    Software zur Datenerfassung mittels USB-Schnittstelle:
    – Datenerfassung von 4 Kraftmessern gleichzeitig
    – Einstellungen an den Kraftmessern vornehmen
    – Datenspeicherung im CSV-Format
    Anforderungen: Microsoft Windows 8.1/10/11
    Bestellnummer: SW-13


  6. Einspannvorrichtungen

    Je nach Anwendungsfall haben wir zusätzliche Einspannvorrichtungen und Klemmen für den Kraftmesser ZTA-DPU im Programm.

    Weitere Infos unter Klemmen und Prüfvorrichtungen


  7. 40018I - Akku

    Akku DP-308Nickel-Metallhydrid Akku, 2-polig,
    3.6 V, 1300 mAh
    Bestellnummer: 40018I


  8. Kalibrierzeugnis

    KalibrierberichtAuf Wunsch ist ein kostenpflichtiges Kalibrierzeugnis mit Kalibrierbericht erhältlich.


Anschlusskabel (optional)

  1. CB-108 - Anschlusskabel analog

    analoges Anschlusskabel CB-101Anschlusskabel für Analogausgang, zum Anschluss an einen Linienschreiber, Länge ca. 3 m
    Bestellnummer: CB-108


  2. CB-208 - Anschlusskabel RS-232

    RS 232 Anschlusskabel CB-208Anschlusskabel für RS-232 Schnittstelle mit Sub D 9 Buchse, zum Anschluss an einen PC, Länge ca. 3 m
    Bestellnummer: CB-208


  3. CB-508 - Anschlusskabel MX

    Anschlusskabel CB-504Anschlusskabel für Kraftmesser mit Prüfstand (Modellreihe MX) zum Stoppen des Vorschubes bei Fmax oder Überlast, Länge ca. 1.5 m
    Bestellnummer: CB-508


  4. CB-528 - Anschlusskabel MX2, EMX

    Anschlusskabel CB-528Anschlusskabel für Kraftmesser mit Prüfstand (Modellreihe MX2 und EMX) zum Stoppen des Vorschubes bei Fmax oder Überlast, Länge ca. 1.5 m
    Bestellnummer: CB-528


  5. CB-718 - Anschlusskabel EMX-FA (Firmware ab 2.0), MX2-FA

    Anschlusskabel CB-718Anschlusskabel für Kraftmesser mit einem Prüfstand mit Linearglasmasstab (Modellreihe EMX-FA und MX2-FA) zum Durchführen von Kraft-Weg-Messungen, Länge ca. 1.5 m
    Bestellnummer: CB-718


  6. CB-728 - Anschlusskabel EMX-FA (Firmware vor 2.0)

    Anschlusskabel CB-728Anschlusskabel für Kraftmesser in Verbindungen eines Prüfstands mit Linearglasmasstab (Modellreihe EMX-FA) zum durchführen von Kraft-Weg-Messungen, Länge ca. 1.5 m
    Bestellnummer: CB-728


  7. CB-908 - Anschlusskabel Triggereingang

    Anschlusskabel für Triggereingang CB-808Anschlusskabel für Triggereingang (Eingangssignal eines externen Gerätes z. B. elektrischer Schalter zum Beenden des Messvorganges)
    Bestellnummer: CB-808


  8. CB-908 - Anschlusskabel mit offen Enden

    Anschlusskabel mit offenen Enden CB-908Anschlusskabel mit offenen Enden (37-polig) für alle verfügbaren Signale zum Anschluss an ein externes Gerät.
    Bestellnummer: CB-908


Technische Zeichnung

Technische Zeichnung für den Kraftmesser ZTA-DPU zum Download.
Technische Zeichnung (PDF)
Lieferumfang

Lieferumfang Kraftmesser ZTA-DPUAnzeigegerät mit seperatem Kraftaufnehmer im Etui, Standardzubehör (je nach Typ), Netzgerät, USB Anschlusskabel, 1 CD-ROM mit USB-Treibern und einfacher Software zum Datentransfer, USB-Adapter, Hersteller-Prüfprotokoll, Bedienungsanleitung in Deutsch oder Englisch (Bitte bei Bestellung angeben)
Ab Messbereich 10 kN, Lieferumfang ohne Einsätze.
